  • 前言


这次装机和以往完全不同,是第一次有人买好配件寄到我家,让我装机,跑测试的。以前也有个弯弯的大佬也让我装了台电脑,区别是主动权在我手上,我根据据他需求来选购,但是这次我只是个装机员,So sad!

先上效果图











  • 配置




这套配置算是标准的RGB套装了,RGB风扇,RGB散热器,RGB内存,就差灯条了。

先从大家伙开始吧。机箱是酷妈最新的NR600。




机箱是酷妈新上市的NR600,ATX机型,同一批还MATX机型的NR400一同发布。



造型是四四方方,前面板是半透的防尘网,透过防尘网可以看到机箱前面板是支持3风扇的。



侧面同常见的ATX II型不一样,钢化玻璃仅仅覆盖了电源仓上部区域,并非全覆盖,底部的电源仓和上部区域完全隔离,形成了两块独立的空间。




其他地方都比较常见,前面板的360的三风扇位,顶部最大支持280的双风扇位。




尾部是一个120的风扇位




机箱自带了一张磁吸防尘网,置于顶部用于防尘保护。顶部的 I/O接口区分别是USB3.0*2,重启和电源按键。




电源仓顶部留了3个硬盘位,这里感觉更像是展示位。




背面的走线空间极其富裕,藏线轻轻松松。同时可以看到电源仓里还留有3个3.5寸硬盘位,不过硬盘架还是老款,这就有点Low了。




机箱的配件硬盘架、减震皮圈、风扇免工具固定杆(吹爆这个工具),电源、主板固定螺丝、硬盘固定螺丝、扎带、1拖3风扇线。




免工具固定杆是没有螺纹的,原理和膨胀螺栓类似,既方面安装,又不用担心螺纹破坏风扇。




散热器是酷冷的冰神B240,也是新款散热器,支持ARGB软件调节灯效。




冷头也是支持软件调节灯光的。




纯铜的冷头底座




风扇是MF120AB 酷冷水冷中常客,600-1600rpm,0.54A,属于高风压扇子。




水冷的全部配件,除了常见的扣具外,还有额外的ARGB控制器、风扇1分2延长线,ARGB接口保护罩和硅脂





机箱前置面板上用的是SF360R ARGB风扇一体式的3风扇,从型号就可以看出来也是支持ARGB调节的,3个风扇1套线材,很好的节约了主板接口,但是我是睾贵的ROG,看不起谁呢,我多的就是接口(笑)。




650-1800rpm 0.6A,比冰神自带的风扇转速要高一点。




上机就很方便了,一次搞定。




海韵的PRIME 650W 金牌全模组电源




丰富的模组线接口






主板是华硕ROG STRIX Z390-E GAMING。一堆贴纸、卡片。



和另一堆实用性很强的附件,分别是:SATA线,温感线,RGB延长线和ARGB延长线,WIFI天线,扎带,螺丝,风扇,SLI硬桥。



主板是睾贵的ROG STRIX Z390-E,隶属于ROG系列下STRIX子系列,比起Maximus系列更亲民一点,但是配置相对更低一点。



连主板背面都不放过的玩家元素,可惜的缺少了底部LED灯


主板07 .jpg

一体化的I/O背板设计,妈妈再也不必担心我装机忘装背板了。

I/O区的接口分别是PS/2键鼠接口,USB 2.0*2,USB3.1 Gen2 Type-A&Type-C,DP、HDMI、USB3.1 Gen2 Type-A*2,WIFI天线接口,音频接口。






这两代ROG的散热片和RGB I/O背板的颜值真的是非常给力。



内存最高可支持DDR4 4266 MHz。主板24pin供电口旁边有4颗小的LED诊断灯,配合右边的“MemOK开关”可以实现简单的故障自检和排查。



定制版的SupremeFX S1220A 音频芯片



在SSD逐渐小型化,HDD逐渐大容量话,NAS开始普及之后,SATA口数量就变的不再那么吸引人了。6个SATA接口算是比较常见的配置,旁边竖立的USB接口是USB3.1 Gen2的母口,这个就比较高大上了,可惜目前大多数机箱都没这么牛批的接口,有点浪费了。



主板的一共两条X4的M.2接口,其中第一条是兼容PCIE和SATA的,而第二条M.2接口只支持PCIE。



SATA口旁边的白色3针插槽就是ARGB接口,支持华硕的软件控制。主板右下角一个3个风扇接口,和1个2针的温度感应接口,配合主板附件中的温感探头使用。其中最靠左边的2个接口有点特殊,1个是M.2接口,这个比较少见,另一个是水泵接口,当然也是要看你是水泵是否支持PWM调节才行。




附件比较稀奇的这个来自SUNON(建准)的40mm小风扇,这个是安装在主板散热片上的,用于给极限超频下的供电相散热。




显卡也是睾贵的ROG STRIX RTX 2070 GAMING,我查了下价格,还真是奢侈啊,反正我买不起。



黝黑黝黑的,连PCIE挡板都喷黑了,真是用心了。



RTX这代显卡各家都在大力的发展主板顶部灯效元素,反观华硕的猛禽系列,倒是一反常态的低调的很呐,顶部只有一小条RGB灯。



标准的DP1.4 *2、HDMI 2.0*2、USB Type-C接口配置,据微博大佬说,显卡的这个Type-C接口给手机充电效果相当不错,毕竟是给VR预留的,有35W供电能力。



背面就瞬间变得花哨了,说明显卡的设计师还是考虑到目前显卡主流才安置方式,放弃正面,主攻背面。



显卡背板区域最靓的部位都在这个败家之眼这儿,RGB可调灯光,就算是不亮和黑色的金属背板搭配也是很酷的。




顶部唯一的RGB灯。



1,2,3,4,5,5热管?并不,后面我在教大家认热管。



尾部众多的接口,红色的为Aura RGB接口,旁边的2个是4pin风扇位。



我其实不喜欢拆显卡,1是易碎贴处理不好就会影响保修,2是拆了就要重新涂硅脂,太奢侈了。

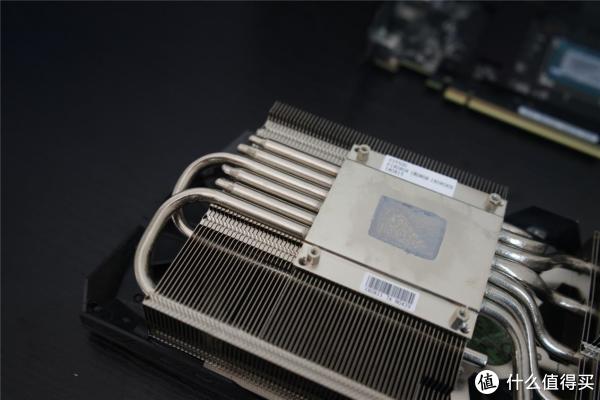

前面说了叫大家数热管,这里给大家详细说明下。



由于热管会被底底座和散热片挡住部分,无法靠数尾巴来获取准确的数量,但是我们又不能拆下来一根根数,那怎么办呢?



正确的方法的数热管的烧结端,也就是热管屁股这块被掐掉的这部分。每根热管的一头都是机器预先加工好的,非常规整,而另一头会根据使用用料长度进行加工,会留下被掐除的痕迹,而散热器的烧结端都会放在散热片的最外端。所以无论热管怎么弯曲,底座中是否遮挡,数烧结端都是最正确的。So,猛禽RX 2070是6热管的哦。




去除背板和PCB加强框架之后的样子。



TU106核心,虽然是12nm工艺,但是面积却高达445mm²,比1070Ti多了40%,这部分主要是增加了Tensor Core和RT Core。




供电相怎么数?不,供电相要结合PWM芯片,猛禽2070是8+2相供电,8相核心,2相显存,分别由德州仪器的CSD95481RWJ NeXFET和安森美ONSEMI的FDMF3170芯片负责。




内存是威刚的XPG




红色的金属散热片非常显眼






这个把Vista和Windows OS,Mac OS并列有些不合适吧。






影驰的HOF SSD,512G,M.2接口,自带一根导热热管。



这个散热片太紧,拆不下来,为了不被打,我就不拆了,隔壁PCEVA的拆解是:

群联PS5012-E12主控、SK Hynix缓存(512MB容量)以及东芝原厂BiCS3闪存芯片。



顶部空着的位置说明还是有1T,2T这种更大容量的款式。




热管通过硅脂垫和芯片接触,散热效率确实比普通的散热片要高不少。



去影驰官网也没查到散热片造型叫啥,就叫它“大宝剑”吧。

  • 装机















  • 跑分




SSD info.jpg


SSD跑分什么概念呢,比intel 760P强,4K写入和970 evo Plus一个级别,4k读取虐它。




全盘格式化清空,跑下HD TURNE可以看出SLC缓存容量大约为14GB左右。




待机温度25度,和室温一致,满载6分钟最高59度,也是非常OK的。



AIDA64单烤FPU也仅仅65度,冰神240也是很不错的,而且噪音也还行。
