前言

之前的文章介绍了因为种种原因,计划在卧室里组建了一个mini电脑桌面平台的方案。主机方面先入手华擎的DeskMiniA300。

▼妖板家的DeskMini A300相当于AMD的NUC,支持AMD Raven Ridge和Bristol Ridge(A系列)的CPU,主机尺寸为155x155x80 mm,其实相对比NUC还是大了一点,不过要比普通的ITX主板小很多。体积只有1.92,很适合摆放在我这个小桌面上。随后又搭配了其它相应的硬件,完成了主机的搭建。

对A300感兴趣的话可以看看下面的文章:

▼随后入手了明基BL2480T显示器,尺寸为23.8寸,分辨率1080p,IPS屏幕,选择这款显示器因为它的各种护眼模式,年纪大了了,还是需要对自己的眼睛好一点。暂时没有配备音箱,因为BL2480T是有内置音箱的,先暂时顶上,以后有合适的蓝牙音箱再入。

▼IPS屏的可视角度还是非常好的。

对显示器感兴趣可以看看下面的文章:护眼显示器的黑科技除了不闪屏和低蓝光,还有智慧调光

以上两篇对主机和显示器都有很详细的介绍。这篇算是mini电脑桌面方案的终结之篇,介绍下桌子以及桌面上其它杂七杂八的东东。对了,还购入一条M9PEG 512G版的M.2 SSD,终于把DeskMini A300的存储接口都占满了,也算是一次小升级吧。


桌子可以流浪
▼由于卧室尺寸大概3600mmX3000mm,太小了,放下一张1.8mX2m的床后就没多少地方,所以要求桌子得非常小,在tb上找到一张迷你电脑桌,尺寸为600mmX480mm,高度是750mm,板材一般为三聚氰胺板,价格是100多块。
▼桌子底部有轮子,可以移动,随意放置,任意流浪。如果以后卧室不放电脑了也可以直接请出,还是蛮灵活的。
▼另外没有买椅子,直接坐在床上好了,使用这种懒人沙发就能实现椅背的功能。

▼各种线程也用包线管子包了一下,穿过BL2480T预留的线孔,需要接电的顺着桌子一直到达底下的插线板。




用M9PeGn插满存储接口


其实主板正反面都各支持安装一块M.2 SSD,正面我已经安装一块A1000 480G作为系统盘,最近又入手一块M9PeGn 512G安装在反面,这下所有的存储接口都插满了。

开箱
浦科特M9Pe有多个产品系列,M9PeY是PCI-E接口,M9PeG和M9PeGn都是M.2 2280版本,G为带散热片版本,Gn是无散热片版本,至于我为啥要选择无散热片版本,且听我下文分解。

▼包装背面有标注了各个容量的性能参考数据,512GB版本在连续写入和随机性能方面要比256GB版本高不少,而1TB版本的性能比512GB却没高出多少。

▼内部的保护包装是一个塑料盒子。

▼唯一的附件是一颗固定螺丝,其实现在大多数M.2 SSD连这种螺丝都不送了。

▼M9Pe系列主控依旧采用马牌的Marvell 88SS1093主控,支持东芝15nm TLC / MLC / SLC闪存以及3D 堆叠式闪存;缓存来自南亚的NANYA1708,是一颗LPDDR3 512MB的DRAM,编号为NT6CL128M32BM-H2;闪存颗粒使用的是东芝最64层堆叠式闪存,颗粒编号为TH58TFT1T23BAEF,单颗256GB容量,2颗组成512GB容量。

▼512GB版PCB后面啥也没有,光秃秃的。

安装
首先要打开A300,卸下机箱背部的四颗螺丝,就可以取出主板来安装CPU,内存,硬盘等硬件。DIY的可玩性上还是比NUC丰富不少。
之前的文章介绍过A300的硬件配置,这里再温习一下:
CPU:AMD Ryzen 5 2400G
主板:华擎(ASRock)A300M-STX(DeskMini A300 自带)
内存:宇瞻(Apacer) NOX 暗黑女神 DDR4 笔记本内存 16G(8G*2)
显卡:Radeon RX Vega 11 Graphics(2400G 搭载 )
硬盘: 金士顿(Kingston) A1000 480G M.2 NVMe SSD
电源 :DeskMini A300 自带
机箱 :DeskMini A300 自带
散热 :ID-COOLING IS-40X CPU散热器
乔思伯(JONSBO)M.2 散热器

▼背后支架支持安装2块2.5寸硬盘,我安装一块SATA SSD(240G)和以前笔记本剩下的2.5寸HDD(500G)作为资料存储。 11.jpg

需要拆卸DeskMiniA300的主板托架才能安装背面的M.2 SSD,要比正面安装麻烦一些。

▼安装好后M.2 SSD需要在安装回主板托架,这时可以看到,M9PeGn离主板托架非常近了,如果是有散热块的M.2 SSD很可能就安装不了,这就是我为啥选择M9PeGn这种不带散热片SSD的原因。

▼这种没有散热片状态下,温度表现如何呢,我使用CrystalDiskMark连续跑分两次,再使用CrystalDiskInfo对SDD进行最高温度的截图,高温度达到73度。

需要说明的这不是日常使用的温度,而是SSD运行在高负荷下的一个瞬时温度,我主要是拿来比较。

那么有能降低温度的办法吗?小熊当然有。

▼托架不就是金属的吗,把它当作一个散热片不就好了。使用硅脂软垫放在SSD上面,就能和托架接触,形成导热(我这种硅脂软垫薄,帖了好几层,最好使用厚的)。

▼用同样的方法再来测试下温度,最高只有58度了,直降了15度,和第三方的散热快也有一拼了。

跑分
下面进行常规的跑分,自己主力机为i7-9700k(OC:5GHz)+Z390平台,所以先在主力机上跑了分,正好和DeskMiniA300上跑分做对比,可以让我们更好了解M9PeGn的性能。

CrystalDiskMark
▼M9PeGn标称连续读写速度:3200/2000 MB/s;,其实都是高队列(QD)的测试成绩。CDM 第一列就是队列深度为32的连续读写速度,这个标准下M9PEGN达标了。如果把队列(QD)设置成1,连续读取有些下降,连续写入倒是没用变化。
▼DeskMiniA300和i7-9700k平台相比在连续读写上基本没用差别;随机性能上多核高频的i7-9700k有优势。

AS SSD Benchmark
▼总分方面i7-9700k平台可以到达3200分,而DeskMiniA300只有不到2800分,其趋势和CrystalDiskMark相似,DeskMiniA300在连续读写基本没差;随机性能上要弱一些。

Anvil's Storage Utilities(applications)和TxBENCH也是一样



整体而言4k随机性能上intel平台要强一点,不过2400G和9700k并不是同一个档次CPU,大家就随便看看吧,另外小熊还没用摸过三代锐龙的CPU,不知道是否在磁盘性能上反超intel。

SLC Cache
TCL SSD为了提高TLC SSD的使用体验,把一部分TLC模拟为SLC来使用,这就是SLC Cache技术。厂家会把其中一部分TLC模拟为SLC,而把这部分速度较快的空间作为全盘的缓存。把测试软件的数据量增大到超过SLC Cache缓存空间的大小,就要依赖主控对缓存数据及时进行清除,以腾出更多的缓存空间,如果是数据不断写入,超出主控处理能力的话,就只能写入到普通的TLC空间里,速度也就回复到TLC的真实水平了,跑分成绩自然就会大大下降了。一般容量越大的SSD,SLC Cache也会有越大

▼通过HD Tune来测试下SLC Cache的大小。 写入到第5~6GB的时候,写入速度滑落至500MB/S左右,由此大致判断SLC Cache大约在5.5GB左右,SLC Cache的大小对于512GB容量的SSD并不算大,勉强够用吧。


最后来看看两块M.2 SSD的对拷,大文件速度大概可以在1GB/s左右(貌似A1000稍微拖了点后腿),还是非常爽的!




桌面外设依旧迷你

再来看看鼠标、键盘和HUB,为了避免过多的走线,都选用了无线设备。


键盘
小主机小桌子自然找了个小键盘。键盘为酷冷至尊的SK621,是一款蓝牙/有线的双模键盘,64键布局的键盘,窄边框,磨砂哑光键帽,三围尺寸293x103x29.2mm,重量仅为450克,非常方便携带。键轴为樱桃MX矮红轴,具有RGB灯光。

▼包装比较清爽亮丽,正面标注了型号,蓝牙连接、樱桃矮轴、RGB灯效等键盘的基本信息。

▼内部还有层黑色纸盒,采用抽拉式的结构,键盘本体有绒布袋保护。下层是数据线(编织网的USB-type-c线材)和拔键器,也装在单独的盒子里,少不了当然还有说明书保修卡。

▼为了保护倒角,键盘边缘还加了一层金色保护膜,撕开后可以看到完整的铝制拉丝工艺上壳。

▼键盘方方正正的,设计风格比较低调,又轻又薄,很可爱,作为64键布局的键盘,相比87键减少的按键并不是就消失了,而是作为附加键留下,需要同时按下FN键和些按键才能实现功能,为了尺寸牺牲了效率。
比如F1-F12功能键和数字键合一,开启也是需要同时按下FN键才能实现,势必影响一些软件中的组合键的使用。

▼键盘左侧可以看到蓝牙的开关,开启蓝牙后再后按压FN+Z/X/C三个任意按键,就进入配对模式,最多支持三台独立的设备连接。
▼键位悬浮设计,大概是为了为了配合樱桃矮轴所以搭配了矮键帽,键盘做得非常轻薄。

▼键盘后面有USB-type-c接口,连接数据线后就成了有线键盘。无线模式下为6键无冲,而有线模式下的全键无冲,自动切换。

▼键盘背面四角带橡胶脚撑,中间是酷冷六边形Logo。并没用采用能调节高度的脚撑设计。
▼SK621的电池容量为4000mAh,还不错,但是要是一直保持开灯状态也用不了几天。

▼SK621只提供了樱桃矮红轴这么一个轴体版本,和常规的轴体相比,整体高度从18.5mm减小至11.9mm,键程也从4毫米减至3.2毫米,并采用了十字加圆圈的结构。
▼新轴体的感觉还需要一个适应过程,由于键程短更像薄膜键盘,力度也要更大一些。略显干涩。另外ABS的键帽有一些粘手。

▼SK621的大键采用了平衡杆结构,使用后倒是没听到什么杂音。

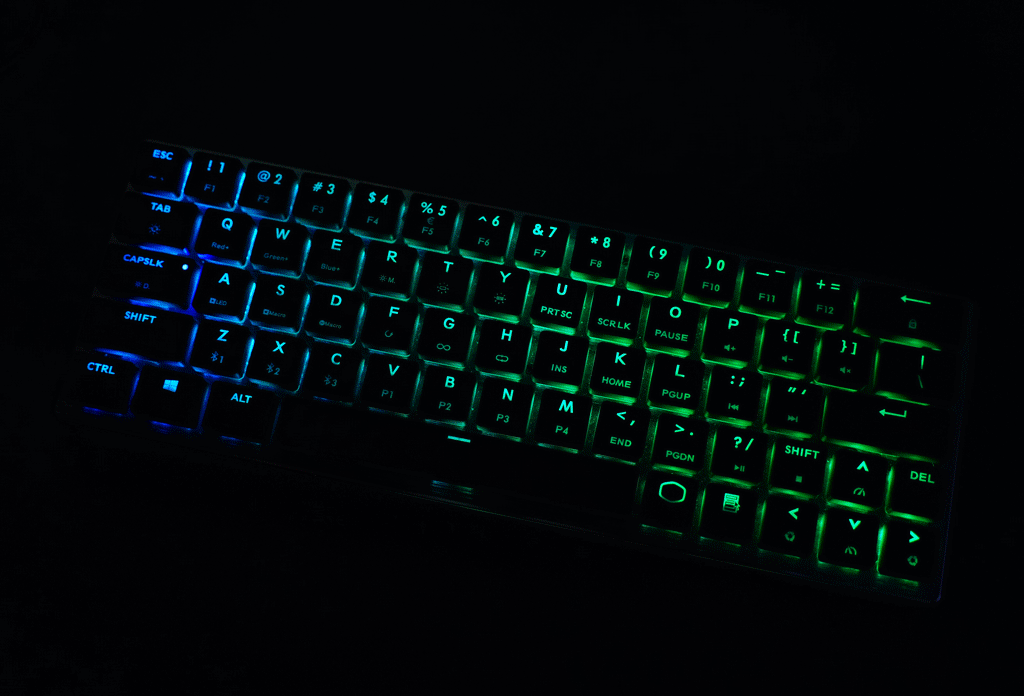

▼不需要驱动,可以直接通过FN+R来控制不同的灯效



▼SK621上下壳之间有一条薄薄的RGB灯带

如果需要使用组合键比较多的程序,这种过少的键位的键盘并不是十分适合。SK621的优点主要是便于携带,如果习惯在咖啡厅办公还是十分合适的。另外蓝牙连接方面很优秀,文字输入毫无延迟,三台设备可独立无线连接,连接手机或者平板也非常方便,4000mAh的大电池为续航提供了保障。最后其价格确实有点小贵了。

鼠标
▼鼠标为罗技 MX Anywhere 2S无线鼠标,定位为办公鼠标,不过采用激光引擎,DPI达到了4000DPI以及回报率最高支持到125Hz,偶尔玩玩游戏也是没问题的。鼠标支持2.4GHz与蓝牙双模式,续航能力能力想当不错。鼠标尺寸比较小,可能不太适合一家之主的大手
▼鼠标垫考虑到小桌子的尺寸,买了圆形的鼠标垫,直径为23cm,刚刚好

USB 3.0 HUB
▼DeskMini A300自带的U口太少,所以又购入了一个USB的HUB,是奥睿科的一款铝合金USB 3.0 HUB,支持USB3.1_Gen1接口(理论最高速度为5Gbps),反正DeskMini A300也没有USB3.1_Gen2接口。

电源线收纳盒
▼为了收纳电线又购入一个电源线插线板收纳盒,尺寸为30.3x12.4x11.6cm,正好可以把DeskMini A300巨大的电源适配器放在里面。再盖上小木板就啥也看不到了。




总结


mini电脑桌面系列终于完结了,当然以小熊这么爱折腾的性格,以后也许还会玩出别的花样。希望这个系列能够为有需要在小空间布置PC平台的网友们一些启示和参考,也希望大家支持小熊的其它文章,多谢!
