[装机秀] 虽然Intel 11代CPU还没到,Z590主机也可以抢先玩!

  [复制链接]

69

主题

207

帖子

19万

积分

圣魔导师

Rank: 10Rank: 10Rank: 10

精华
0
门户文章
41
魔力币
4721
魔法值
400
注册时间
2016-4-29
发表于 2021-2-8 21:03:20 | 显示全部楼层 |阅读模式
本帖最后由 pj247 于 2021-2-8 21:40 编辑


春节过后第11代酷睿就要上市了,好的方面:支持 PCIe 4.0、对比第10代酷睿IPC提升了19%、最高频率突破了5GHz、核显更强大;当然槽点也不少:依然14nm工艺、最大核心数量只有8个。

主板方面却是Z590主板抢先在春节前发布,而B560系列等主板却放在了4月发布。

抢先摸到了一张中端的Z590主板,就顺手装了台主机,下面就来分享一下!

▼500系列主板可以向下兼容第10代酷睿的,所以这次装机测试使用是I7 10700K。


▼最近经常有网友问现在显卡涨价有啥应对的对策,答案是真没有!所以这次装机用的是上一代的RTX2070。




主机配置如下:

CPU
英特尔(intel)十代酷睿i7  10700k
主板
华擎(ASRock)Z590 Steel  Legend WiFi6E
内存
宇瞻(Apacer)  NOX暗黑女神DDR4 3600 8G*2套装
显卡
影驰(Galaxy)RTX2070 星曜
散热
利民(Thermalright)Frozen  Magic EX 240一体式水冷散热器
风扇
利民(Thermalright)TL-C12S  12cm机箱风扇

利民(Thermalright))TL-C12R-S  12cm反向出风风扇
电源
艾维克(EVGA)G+750w金牌全模组
机箱
乔思伯(JONSBO  )U5S中塔ATX机箱




硬件介绍

主板&CPU

Z590主板提供了PCIe 4.0的支持(其实一些高端的Z490也可以支持),另外就是DMI总线从 PCIe 3.0 x4 升级为 x8。当然要享受到这些升级,还得需要一颗11代CPU。这次装机采用的是华擎的Z590钢铁传奇主板

▼外观方面和上代Z490钢铁传奇基本保持一致,都是雪地迷彩的风格,只是上代采用了异形板的设计,Z590则又回归到传统。这是一张完整规格的ATX主板,即尺寸为30.5 cm x 24.4 cm,并且PCB采用了2盎司铜。

▼插槽还是LGA 1200,散热部分采用了银色,并且做了开槽,增大了散热面积,左侧还有一个大大的S和小小的Steel Legend的LOGO,通电后都有RGB光效。

▼CPU 供电输入为 8+8pin,上代钢铁传奇还是8+4pin。

▼IO挡板采用了一体式 ,三轴可调节设计,USB部分:2个USB 3.2 Gen 2(1个Type A+1个Type C,最高10 Gb/s)、2个USB 3.2 Gen 1(Type A)、2个USB 2.0,ASM1543用来实现Type-C的正反盲插,同时使用了一颗P13EQX芯片进行信号增强和放大;1个PS/2二合一接口;1个2.5G-RJ45网络接口(蓝色),芯片为瑞昱RTL8125BG;视频接口:1个HDMI2.0+1个DP1.4显示输出接口;音频接口:5音频+1光纤接口以及2个M.2 WIFI天线安装孔。

▼Z590的一个小升级是提供了1个前置 USB 3.2 Gen2x2 Type-C,最高20Gb/s。 GL9904是一颗信号放大器,用于前置 Type-C 的信号增强; RTS5452E用来为前置 Type-C 提供 PD3.0 的快速充电和正反盲插的支持。
▼Type-C接口下面提供了一组 USB 3.2 Gen1 5G 插针(主板下部还有一组),ASM1074是一颗HUB,可以提供四个 USB3.2 Gen1 5G 接口。

▼主板右侧有四个水平方向 SATA 接口,底部有2个垂直方向的SATA 接口,即一共提供了6个SATA。

▼主板背面:第二条PCIe 3.0 x16插槽在物理层面是只提供了X4的针脚,毕竟现在双卡门槛过高,不过还是保留了 AMD Quad CrossFireX™ 和 CrossFireX™的支持。另外在主板一边有12颗灯珠,都具有RGB灯效。

▼上方的PCIe 3.0 x16插槽通道直连CPU,使用11代 CPU 时,能达到 PCIe 4.0 x16的速度,使用10代 CPU 时会降到PCIe 3.0,而第二条PCIe 3.0 x16插槽只能提供PCIe 3.0 x4,由芯片组提供,另外还有3个PCIe 3.0 x1速度的插槽,也都是由芯片组提供。
▼主板提供了3个M.2接口,第一个接口支持 2280/2260的SSD,直连 CPU,使用11代 CPU 时,速度可达PCIe 3.0 x4,使用第10代 CPU 时,这个插槽将会被关闭。下面两个M.2接口(最下面支持22110 规格的SSD)都是由芯片组提供的,并且和SATA共享通道,使用后会导致一个SATA口失效。此外主板自带2块M.2散热片,上方的散热片也可以放到第二个M.2接口上使用。

▼主板还有一块KeyE的M.2 接口,支持 2230 型 WiFi/蓝牙 PCIe WiFi 模块和 Intel® CNVi。WiFi6E版自带AX210,这是Intel 的WiFi 6E无线网卡,即将WiFi 6扩展到了6GHz频段范围,信道的容量和吞吐量相比WiFi 6都有很大的提高。

▼主板的供电结构:一共为15个Dr.MOS+电感的组合, PWM型号为 RT3609BE,这是一个支持2路输出的6+2相的芯片,用于控制 Vcore和 VGT,由于PCB上没有倍相芯片,所有Vcore部分应该是6相并联为12相,VGT部分为两相直出,14相供电都搭配了Vishay的SIC654(单相最高支持50A电流),另外Nichicon 12k 黑色电容 和60A电感也没有缺席。
▼左侧下方有1相使用了SIC654A的Dr.MOS,旁边还有一颗Renesas的RAA229001是用来控制VCCSA,Z590需要兼容10十代 CPU,所有要同时支持Fix Mode(10代外围供电模式) 和SVID Mode(11代外围供电模式),这就需要PWM支持双模式供电,大概可供选择的PWM不多,才导致采用了这款最高可以控制8相供电的PWM芯片来控制单相的VCCSA。

▼11代酷睿供电结构还导致了IO供电方面需要两组VCCIO,用来控制电压不同的两部分,使用11 代处理器时才会两相全开。每相的供电PWM为APW8828。MOSfet的上下桥为 SM4508NH(48A)。

这样供电结构为12(并联)+2+1+2(Vcore+GT+VCCSA+VCCIO),在供电设计上较上代还是有所加强。

▼4条DDR4内存插槽,最大容量支持128G,使用11代CPU的最大频率为4800MHz;使用10代CPU的最大频率为4666MHz。内存供电为一相,PWM 还是APW8828,mosfet同样还是SM4508NH,一上两下设计。另外在内存槽的右上角有 12V RGB、5V ARGB 各一组。

▼Z590芯片组,设计的TDP为6 W,所以被动散热就可以了。

▼声卡芯片为 Realtek的 ALC897,不算高端,同时搭配了4颗尼吉康音频电容。

▼其它一些细节

(1)由于KeyE的M.2 接口不在IO处,所以接线使用一个夹子固定,这个夹子设计在M.2散热片下面,不易被看到。

(2)一个Thunderbolt 3 的接口,可以插入ASRock Thunderbolt 3 AIC卡,实现雷电3功能的扩展。

(3)德州仪器HD3SS3415,功能为差动开关,用于切换 PCIe与SATA通道信号。

(4)主板底下还有一组12V RGB、5V ARGB ,这样RGB接口总计为2组。

(5)Nuvoto的NUC121ZC2AE,ARM 架构的 32 位单片机,用于控制ARGB 灯效。

(6)SATA接口下方还有一组简易 Debug 灯,可以辅助判断出问题的硬件。


▼由于11代CPU还没有上市,所以这次使用的还是10代的I7-10700K。

内存

▼宇瞻NOX暗黑女神包装为黑色,正面有内存的渲染图,下面标注了支持华硕、技嘉、微星、华擎主板的灯效控制软件,套装内为2条内存。

▼内存外观并不复杂,顶部的导光条中间区域面积最大,到两端逐渐减少。

▼马甲上的贴纸有产品的信息,频率为3600MHz,时序为CL18-22-22-38,另外还有序列号信息。

▼马甲为全黑色的个铝合金材质,喷砂处理,手感腻,中间有宇瞻的LOGO。

▼导光条上有NOX和Apaccer的标识。



▼侧面

散热器

▼利民Frozen Magic EX 240采用全彩包设计,底色为紫色,支持平台方面包括intel的115X/1200/2011/2066,AMD AM4,以及AM3,FM等老平台。

▼冷排的鳍片部分。

▼冷排侧面还有金属材质的利民LOGO。

▼冷头的镜面部分为电镀亚克力,侧面为极阳喷砂铝合金外壳;供电线为3PIN ,另外还有2个3pin的ARGB接口,一公一母头设计方便联其他ARGB设备。

▼水管方面使用包裹编织物的橡胶水管,两个连接处距离比较远,转动可以超过180度,另外连接部分有做加固,增强散热器本身的密封性。

▼底部采用了纯铜散热座,应该是铣平工艺处理,没有到达镜面效果。

▼配备了两把TL-C12 PRO 12CM风扇,无灯效,最大的特色就是采用S-FDB轴承并进行点胶二次动平衡校准,支持4针PWM温控,风扇标称最大转速1850RPM,最大风量82CFM,官方给出的噪音值为不大于29.6DBA,另外两面四角有8个可拆卸橡胶减震垫。

▼附件方面标配了一个利民新版改良型TF7导热膏和ARGB灯效控制器,另外所有的扣具均为金属材质。而且和冷头连接的扣具并不需要螺丝,只要扭一下即可,非常简单。

机箱风扇

▼机箱风扇选择了两套,分别是TL-C12S和TL-C12R-S,两套风扇都是每包3颗风扇,这样总计为6颗,都是12cm pwm调速风扇,并支持ARGB,都提供了3年保修。

▼TL-C12系列风扇采用了白色透明扇叶,光效在中间轴承(FDB轴承),TL-C12R-S特色的地方是反向出风,即扇叶面为出风方向,这样把放入机箱底部做进风风扇将得到更出色的RGB效果。

▼两款风扇的性能参数差不多,额定电流为12V~0.2A,风扇转速为1500RPM,噪音在25.6DB,风压最大为1.53MMH2O。只是在风量上有所不同,TL-C12S的最大风量为66.17CFM;而TL-C12R-S最大风量为58CFM。

▼风扇侧面

▼将TL-C12S安装到冷排上代替原装风扇,在性能上稍有损失,但是开机后的光效更绚丽了。

机箱

▼U5S和U5不同的地方就是显卡为竖直安装,并且提供了ADT显卡转接线。其它方面基本一致:外层为一整块的2mm的镁铝合金弯折包裹而成,搭配两侧4mm钢化玻璃,内部是0.8mm的SGCC钢材。整体尺寸为219*418*440mm,算是一个大小适中的ATX机箱。

▼机箱背面可以看到有3个PCI卡槽,只支持竖插安装显卡,上面有有一个12cm风扇位,左上角带了一个电源的转接口,可以看到内部是电源前置的方式。

▼I/O接口位于机箱正面左侧,有开机键及重启键、两个USB3.0和音频输出输入接口;机箱顶部带有一块铁质的防尘网,采用按压弹出的拆卸方式,顶部可以安装2个12cm风扇或者240规格的冷排;乔思伯U5S的金属铭牌很低调放了机箱背面。

▼兼容性方面可以安装160mm高的风冷散热器以及350mm长的显卡;底部可以按照3个风扇进风,形成垂直风道模式,有可拆卸的磁吸防尘网;外层面板弯折形成脚垫,附件带有防护垫,有需要可以自己黏贴来增加稳定性。

▼机箱背面:上面硬件架可以挂装2块3.5寸的硬盘(兼容2.5寸)并且可以拆下,方便安装散热器的扣具部分;下面可以挂装2块25寸的硬盘,另外由于电源是是竖直安装,基本没有什么长度的限制。


装机过程

▼装入主板。

▼把TL-C12R-S装在机箱底部,机箱的显卡架子可以取下,不过不取下也能塞进风扇;电源是EVGA的G+750w金牌全模组,并且定制了部分线材。

▼安装好电源和冷排,固定螺丝位都在顶部。

▼把水冷散热器的冷头背板安装好。

▼然后把固定好冷头

▼Z590 Steel Legend WiFi6E还很贴心地送了一个显卡支架,不过由于U5S是垂直安装显卡,所以就用不到这个支架了。

▼U5S自带了一条ADT的PCI-E延长线。

▼显卡是RTX2070星曜,现在新显卡抢不到嘛!

▼安装好显卡。

▼整理下背线,电源下方可以容量线材,另外背部的走线空间也是蛮大的。

▼最后安装上玻璃侧板就完成了装机。



简单测试


CPU&内存性能

▼由于11代CPU还没有上市,所以只能用i7-10700K进行简单测试,这样也无法开启PCIE 4.0。

▼CPU超到5GHz,bios设定电压1.28v(后期优化到1.26v),系统中高负载为~1.3+v,有点雷。

▼做了默认状态(全核4.7Ghz)和超频5GHz的对比,毕竟频率也就提升了~6%,所以性能也基本上提高了5~6%。

▼超频后的3DMARK跑分也有提高。

▼宇瞻NOX暗黑女神3600MHz时,电压为1.35v,不改时序加电压到1.4v(不一定是最优值)可以上到3800MHz,当然没有进行memtest测试,还不能确定其稳定性,只是玩下超频,日常还是使用预设的XMP频率。intel的内存延时方面还是强一些,不超过50ns,而AMD那边则快要到70ns了。

▼测试时环境温度为23~24℃

▼CPU超到5GHz,单独FPU烤鸡的电压达到了1.345v,10分钟后8核心平均温度为75.5℃,Frozen Magic EX 240 作为一款240冷排的一体式水冷散热器达到这个成绩还是不错,而且还没有用原装的风扇。功耗方面AIDA64显示CPU Package的功耗为183w,使用小米智能插座测得整机输入功耗为258w。

游戏性能
大家可以看到使用的显示器尺寸比较特殊,具体型号为SANC H20 25.7英寸IPS显示器,刷新率为75Hz,是一台小带鱼屏,分辨率为2560X1080,是一种准(wei)2k分辨率,对显卡的要求也是在1080p和2k之间,作了些游戏的markbench,搭配2060、2070之类的显卡还是挺合适的。

▼全面战争;特洛伊在此分辨率下,极高画质也能达到~61fps。

▼德军总部新血脉开,光追不开DLSS也能超过了80fps。

▼古墓丽影:暗影,预设最高,开启超高光追+DLSS,可以达到66fps。

▼唯一比较吃力的就是赛博朋克2077了,高级选项中的体积雾和环境光都降低到中,光追开到中+DLSS开到性能,帧数在~55fps。


主机RGB效果

▼RGB设备都可以连接到主板,由华擎的PolychromeRGB软件来控制灯效。

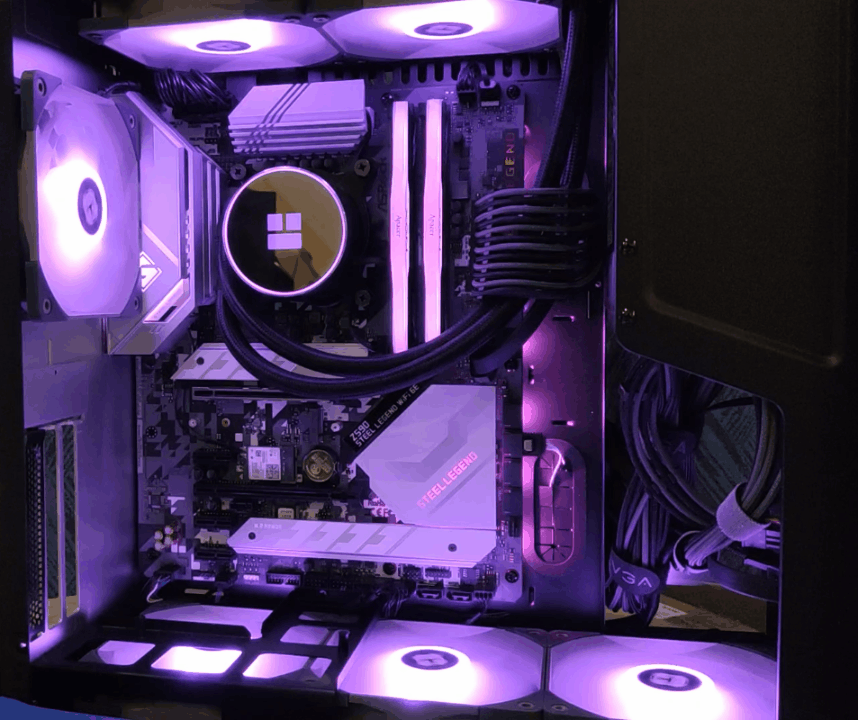

▼单色统一的效果。

▼去掉显卡后就可以实现完美的联动效果了。



▼IO护甲上的光效

▼PCH散热片的光效。


总结

Intel 11代处理器虽然核心数量最大只有8个,但现在已经上市的Z590都纷纷提高了供电的规格,一方面是GPU升级到了Xe GPU单元,据说性能提升了50%;另一方面CPU的频率也得到了提升,也许超频的能力也会有所提升,当然万恶之源肯定还是14nm工艺。。。这张Z590 Steel Legend WiFi6E定位中端,各项参数比较平衡,买新不买旧,当然缺点就是500系列主板很可能会比较短命。

Frozen Magic EX 240的性能还是非常不错,如果搭配原装风扇的话,效果应该会更好,不过自带风扇不带RGB确实影响整体的RGB效果。另外大家发现没?由于选择的安装方式,冷头的LOGO其实是倒的,希望以后利民能将冷头正面LOGO变成可以旋转的模式。

显卡方面现阶段确实是没啥好办法,能不买就不买吧,老显卡可以继续服役,RTX20系列应对2k分辨率还是没啥大问题的;NOX暗黑女神内存的灯条部分面积较大,如果喜欢RGB主机的话,该内存确实是一个好的选择;U5S相对于U5来说能获得更好的垂直风道,不过使用长的延长线很难获得PCIE 4.0,当然使用PCIE 3.0基本也没啥性能损失。

风水轮流转,现在变成intel平台有性价比了!
