[装机秀] 圆滚滚的便携手提主机—5600X+3060+利民散热+海盗船380T装机记

  [复制链接]

124

主题

148

帖子

72万

积分

圣魔导师

Rank: 10Rank: 10Rank: 10

精华
0
门户文章
80
魔力币
8948
魔法值
800
注册时间
2015-11-15
发表于 2021-7-13 21:45:34 | 显示全部楼层 |阅读模式
朋友最近准备装一台过渡的小主机,又对颜值有一定要求,选择的是圆滚滚的小胖子——海盗船的380T机箱,这个小机箱算得上是常青树了,已经上市了7年多,设计感还是那么出色。配置是5600X+3060显卡,上了全套利民散热和风扇。

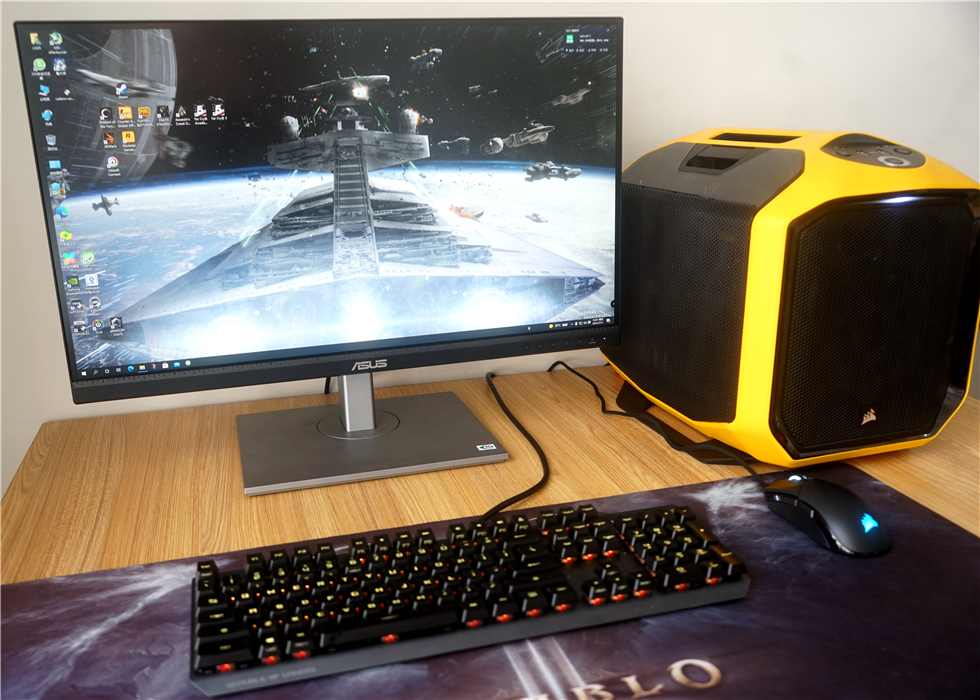

整机先来一张。

配置
CPU AMD 5600X
主板 玩家国度ROG STRIX B550-I GAMING
显卡 索泰显卡
机箱 美商海盗船380T
散热 利民AK120 mini+
内存 宇瞻 8G*2 DDR4 3600-暗黑女神RGB灯条
SSD 希捷Seagate 酷玩520 FireCuda 520 SSD PCIe 4.0 1T
电源 美商海盗船CV750
显示器是华硕的PA279CV
配件

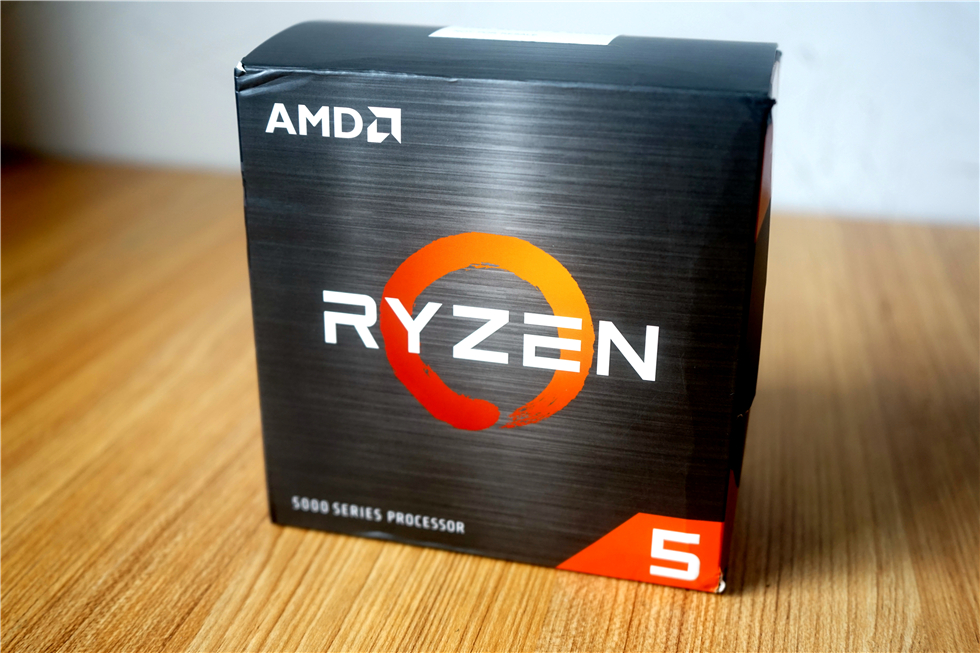

CPU

AMD的5600X,直接开启PCIe4.0入门,而且还有官方PBO鸡血加持。
显卡

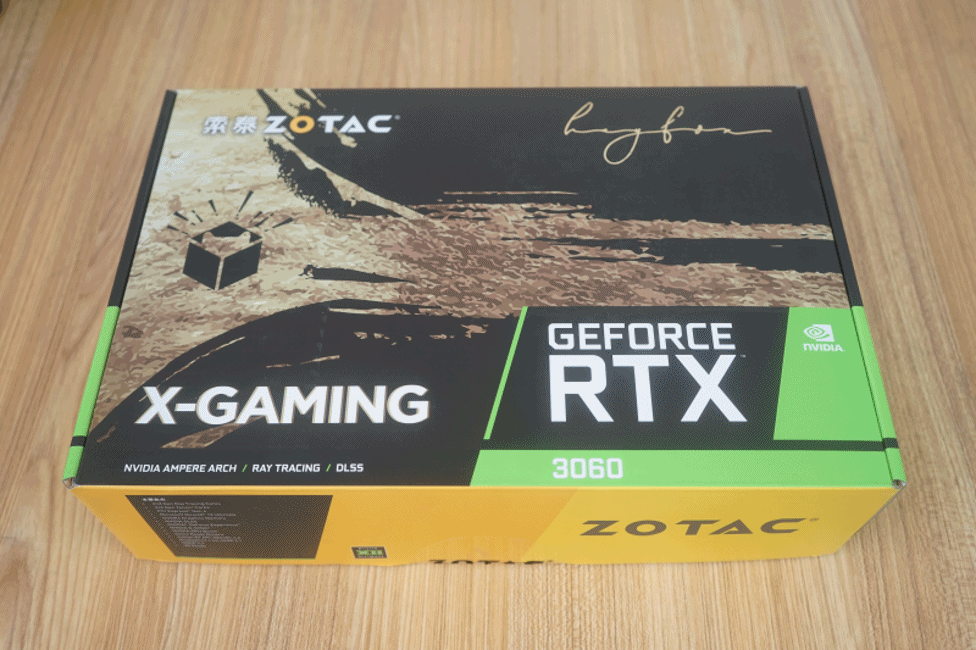

选择的是索泰和小黑盒联名订制的RTX 3060 12G X-GAMING GOC H-BOX,限制过挖矿算力的非公卡。

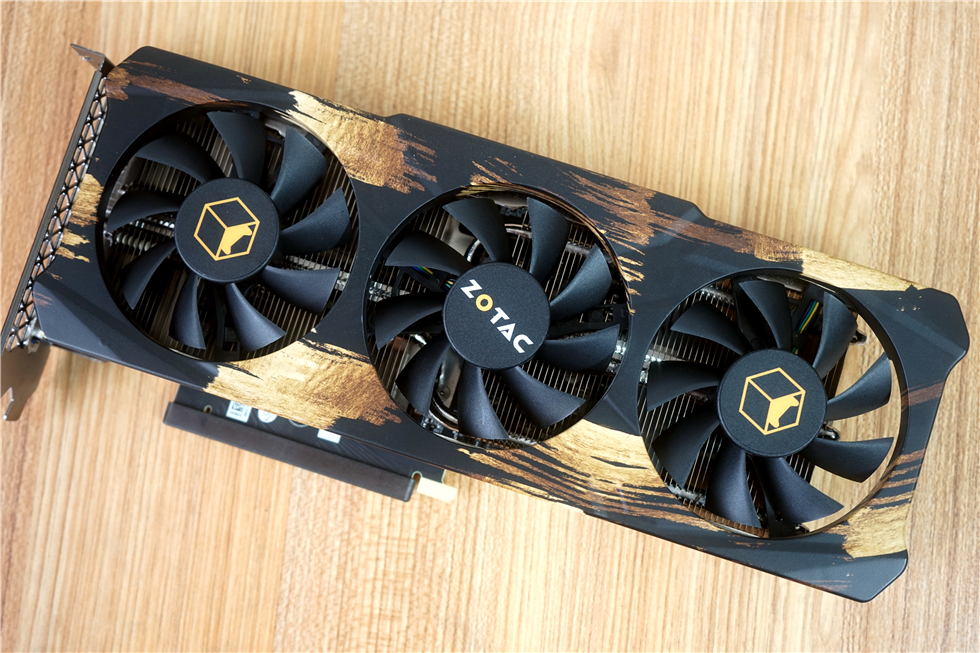

开箱动图先来一张,索泰的这张3060核心默频为1320 MHz,可加速至1792 MHz,显存频率15000MHz,板载12GB 192-bit GDDR6显存,TDP为170W。

3风扇设计,支持风扇智能启停,尺寸上长度仅为279mm,风罩带有类似沙漠迷彩的涂装,看官方介绍是采用的水披覆工艺,应该是每张卡都有不一样的纹理。

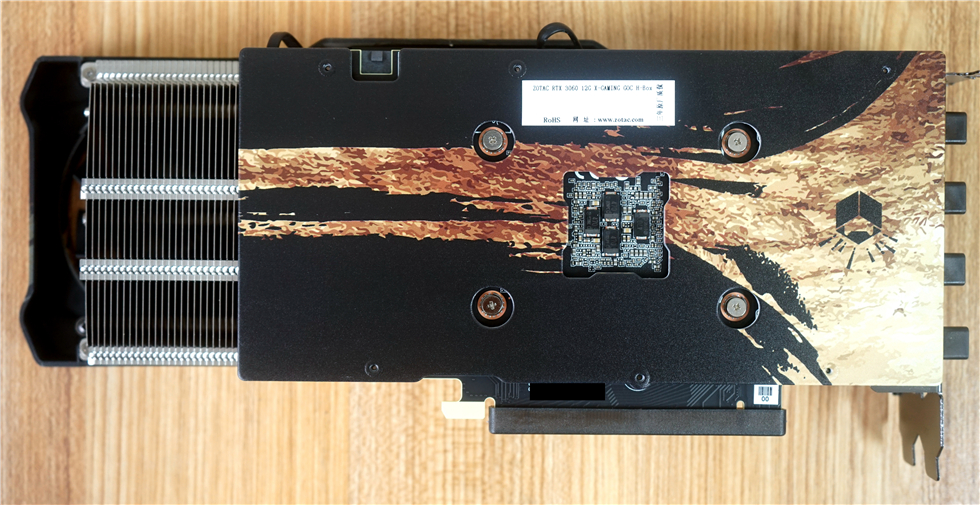

背板是铝合金材质,和正面风罩一样的涂装风格。

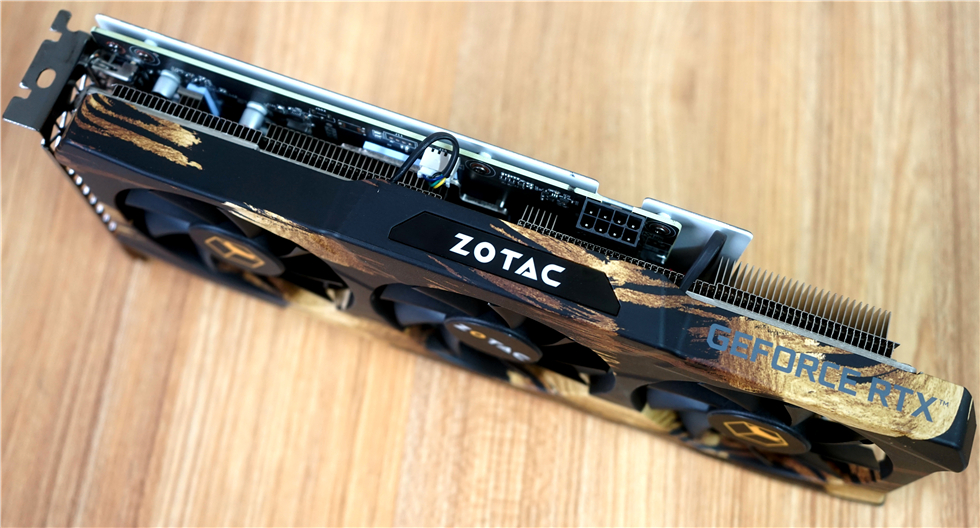

厚度为43mm,双槽卡,单8PIN供电。

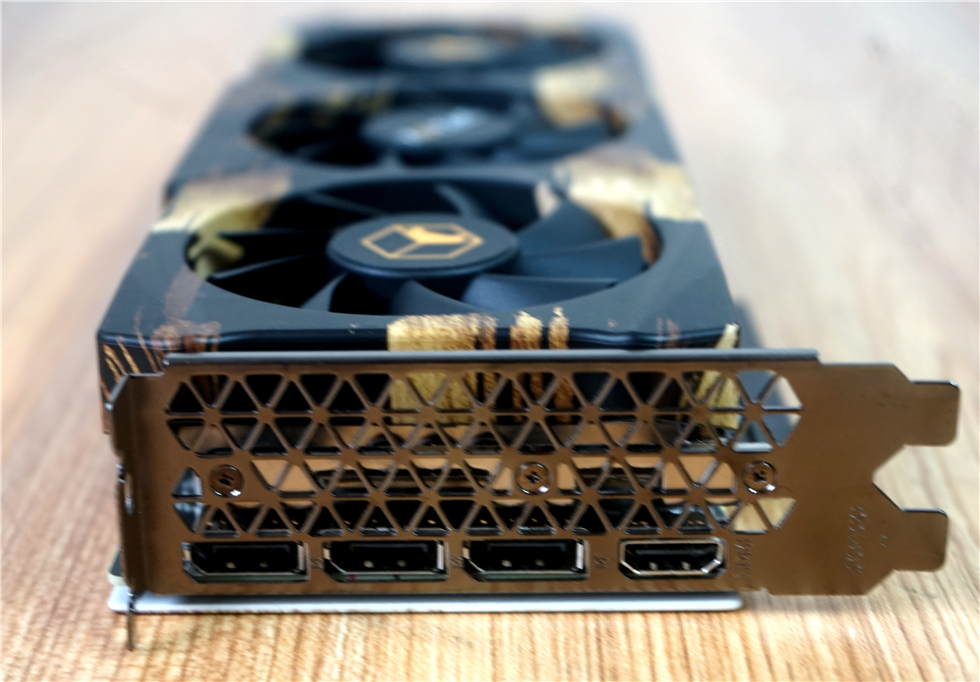

接口为3*DP1.4a+1*HDMI2.1。
主板
主板选择的是ROG STRIX B550-I GAMING主板,既支持PCIe4.0的M.2,又有2.5Gb网口和Intel WiFi6支持,搭配5600X非常不错。

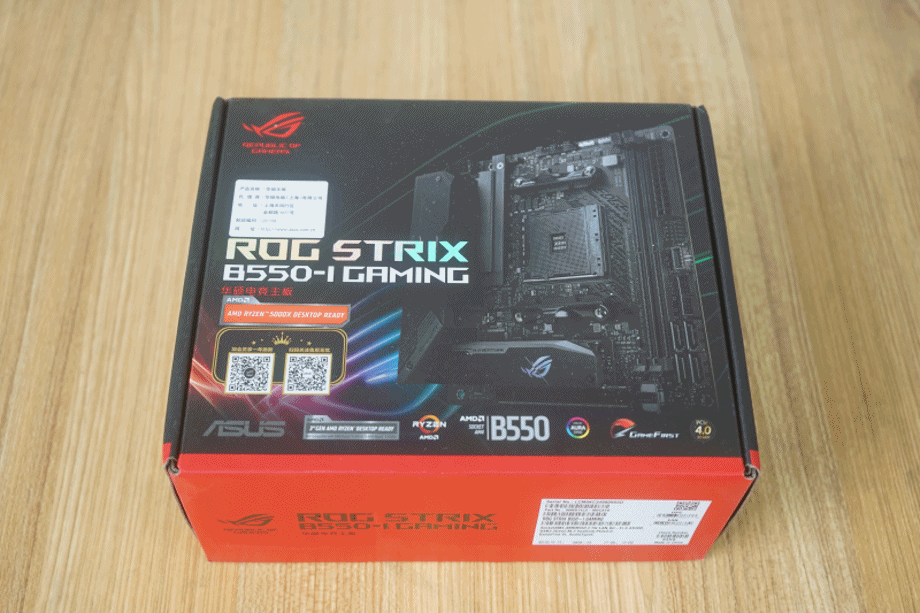

开箱动图先来一张,依旧是经典的红黑配色外包装,除了ROG STRIX B550-I GAMING主板本体以外,配件非常丰富,WiFi天线,Sata数据线、Type-C转3.5接口,M.2螺丝、挡板、ROG STRIX贴纸、用户手册和随机光盘(在手册里夹着忘记拿出来了),可编程LED扩展线、束线带。

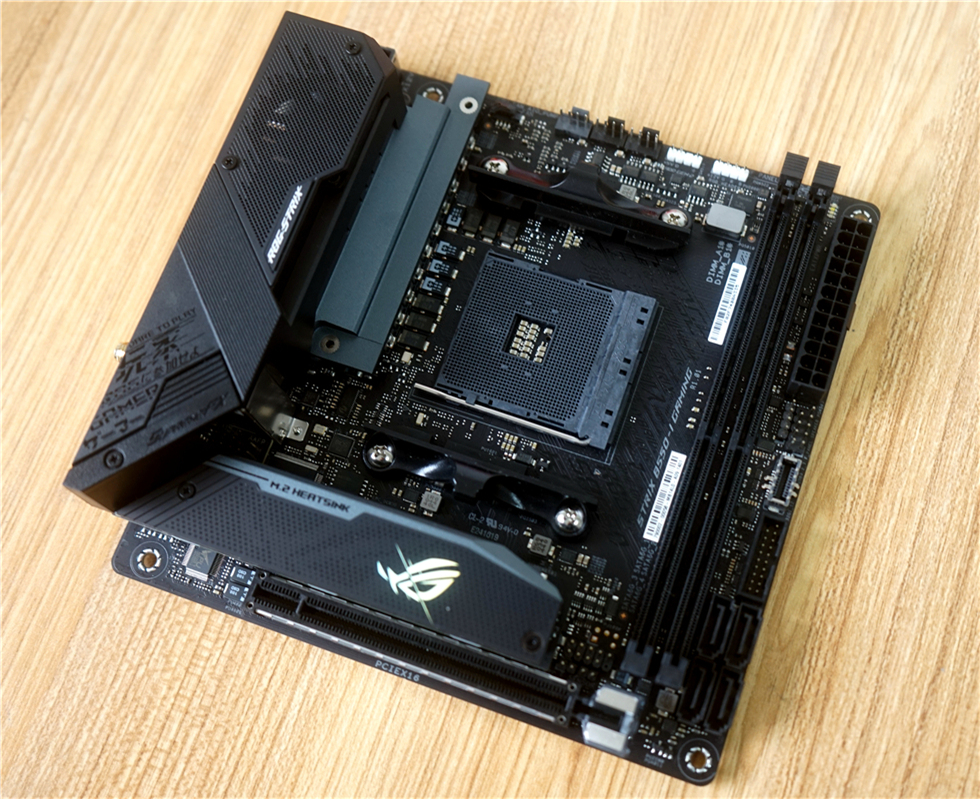

主板正面,IO上覆盖着黑色的金属透风挡板,下面还有一个小风扇帮助散热,只露出一角的CPU供电接口依旧是外包裹金属装甲的ProCool II高强度供电接口,采用特制实心结构设计,确保与PSU电源线连接更充分,提升电源效率,降低阻抗,可提供额外的稳定性和散热能力,更加坚固耐用。

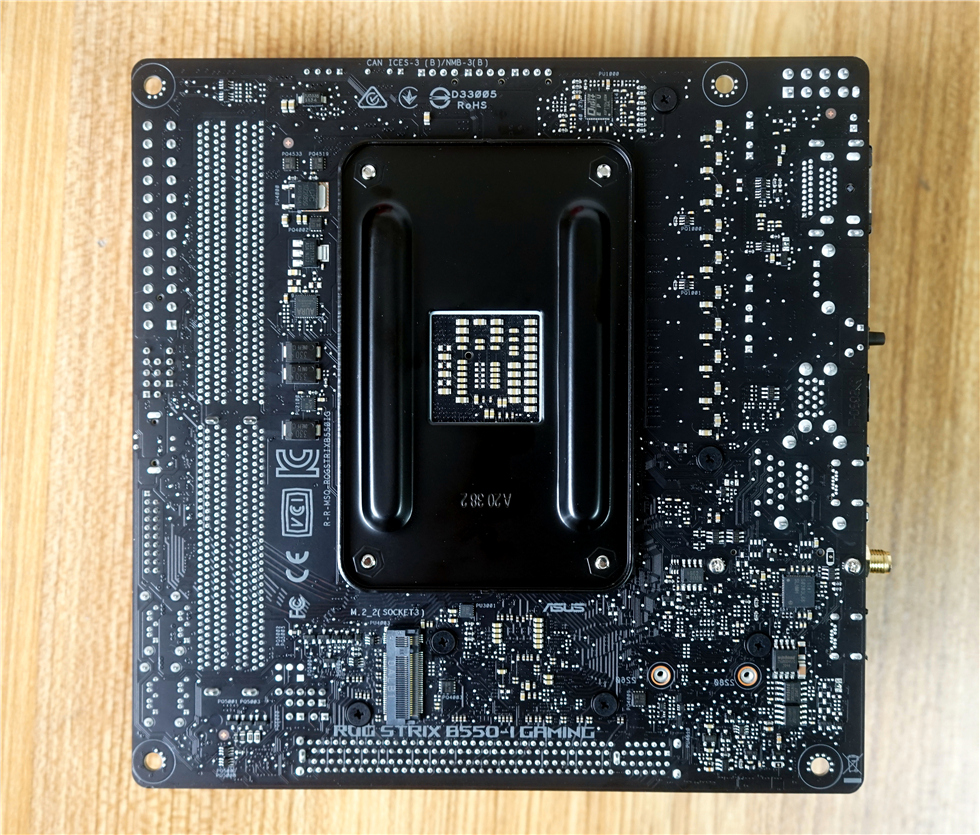

背面来一张,背面的M.2接口是PCIe3.0的。

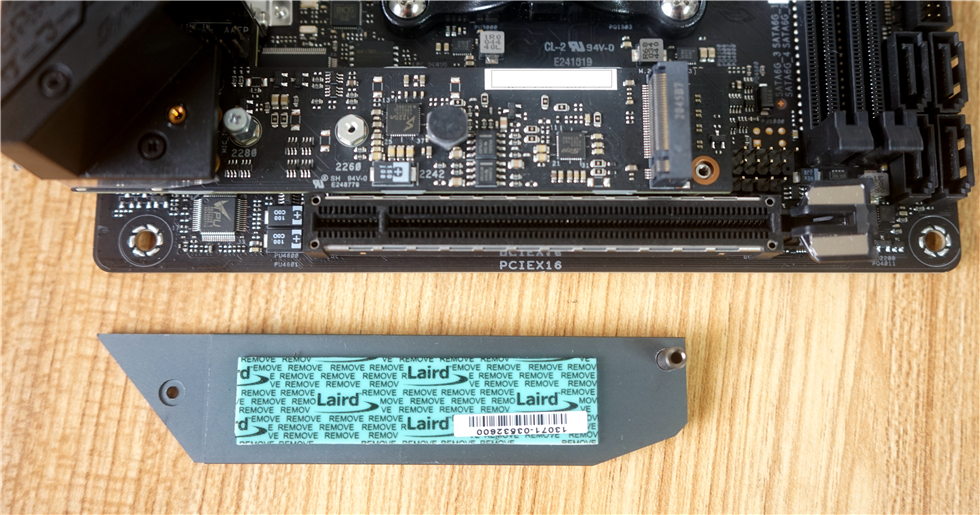

取下带ROG之眼的M.2散热片,就能够看到M.2插槽,支持PCIe4.0*4,散热片背面是Laird硅胶散热贴。

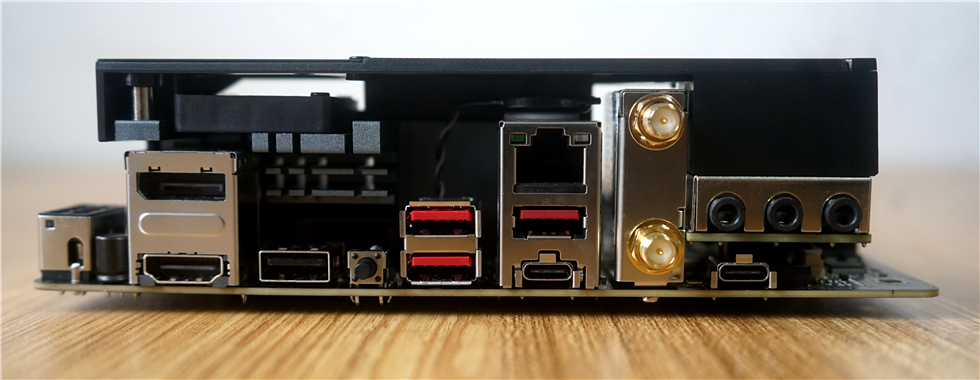

虽然没有一体式I/O,但是接口还是足够的,从左往右依次为包括了HDMI、DP1.4显示接口、1*USB2.0接口、BIOS Flash Back按钮、2*USB3.2 Gen 2(10G)Type-A接口、2.5Gb网口、1*USB3.2 Gen 2(10G)Type-A接口、1*USB 3.2 Gen 2 Type-C接口、ASUS Wi-Fi 模块、1*USB2.0 Audio USB Type-C接口、音频插孔。
内存
宇瞻的8G*2 DDR4 3600-暗黑女神RGB灯条,直接偷懒用老图。

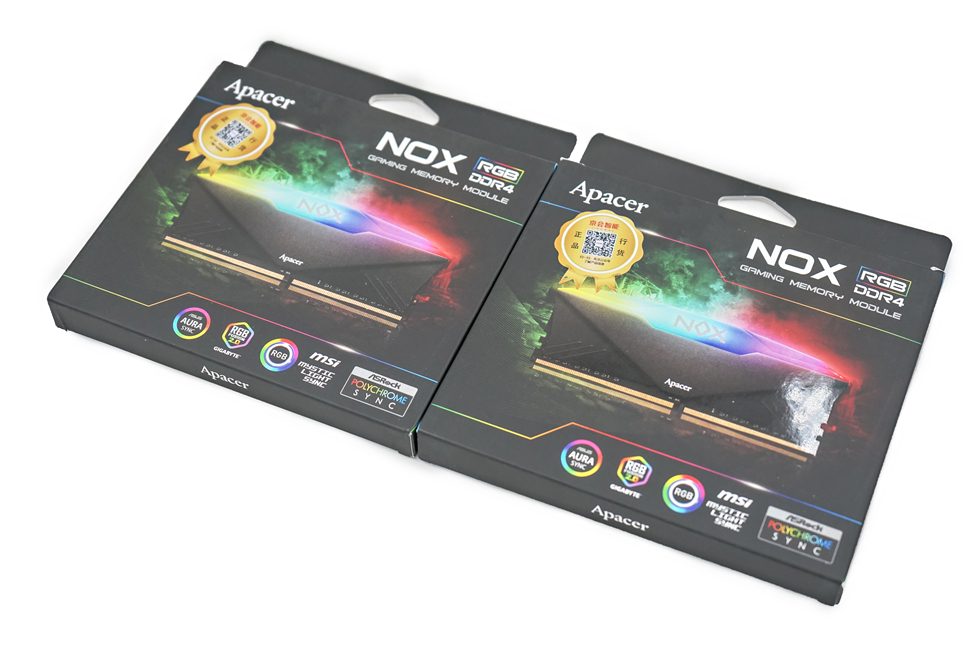

包装正面以黑底搭配NOX艺术照,支持灯效在右下角列了一排。

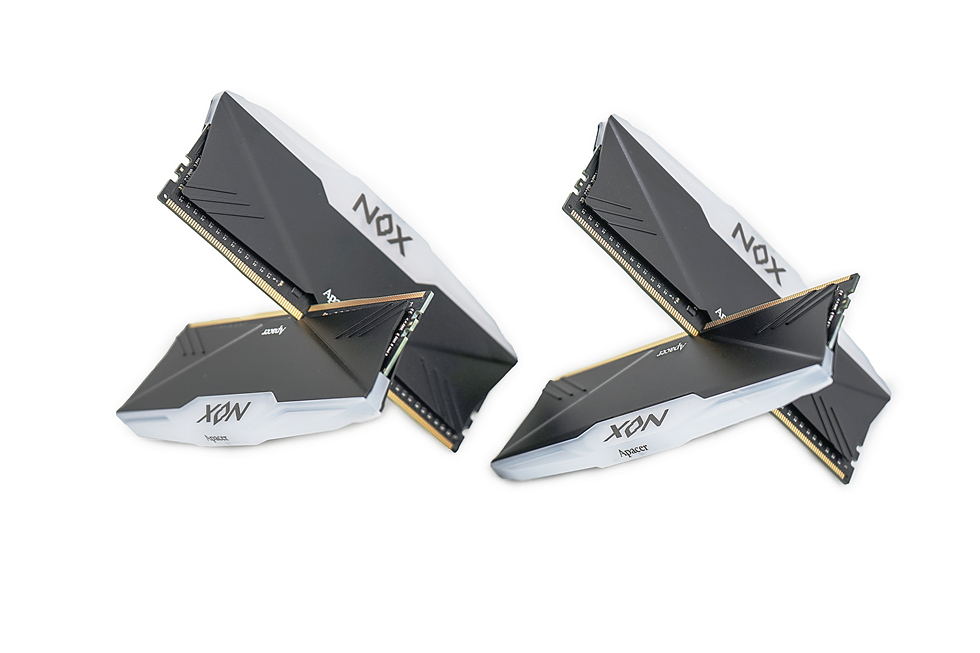

常规造型来张,金属散热片有细磨砂效果加持。
硬盘

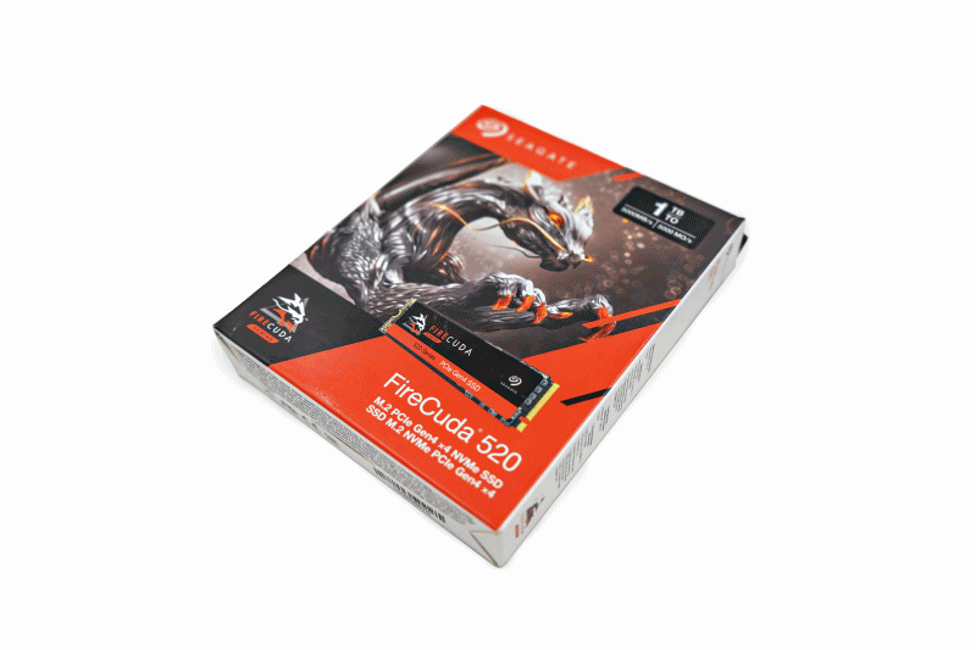

希捷Seagate FireCuda 520,折腾过好几块希捷的这个FireCuda 520,作为系统盘非常不错。
电源

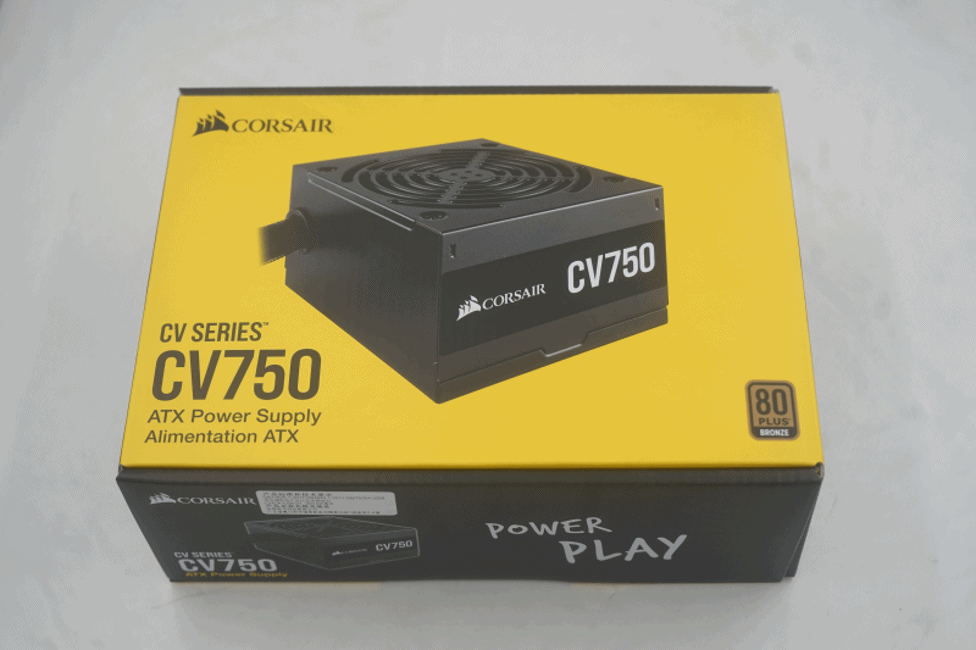

从性价比考虑,选的是海盗船的CV750,80PLUS铜牌非模组电源,搭配的120mm风扇支持低负载智能降噪,一般应用的时候是没啥声音的。

开箱动图,非模组线设计。

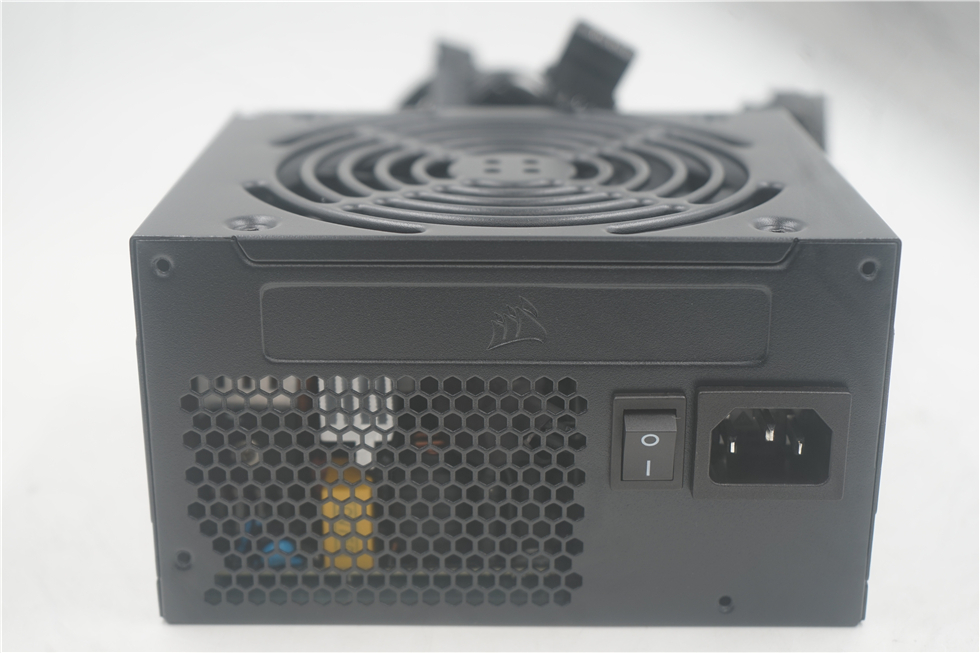

电源接口部分,常规的电源接口和开关。

散热
朋友不打算上水,走原教旨风冷路线,所以散热选的是利民的Assassin King 120 MINI,也就是AK120 Mini,压5600X绰绰有余,后面有压力测试。

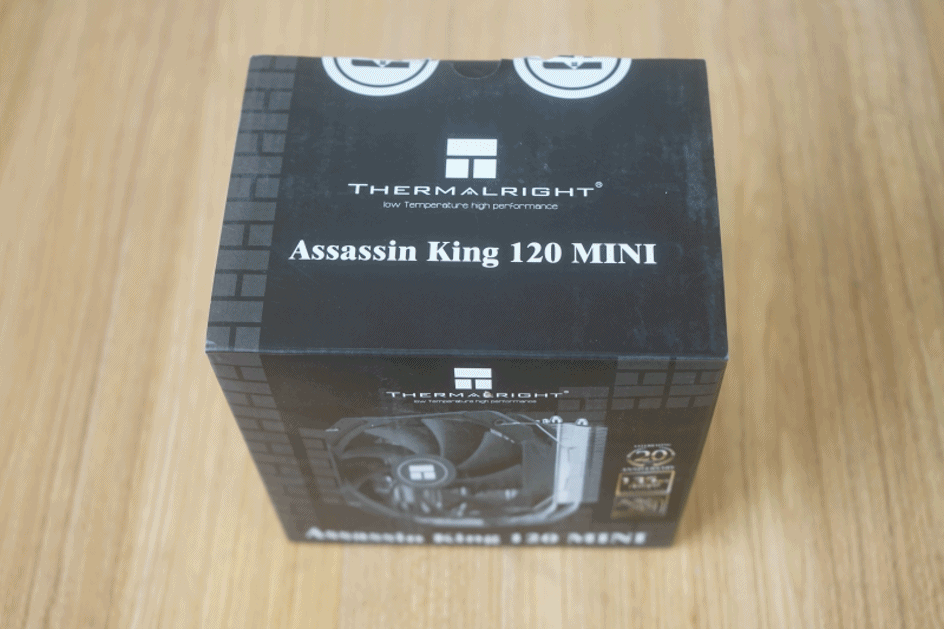

包装纯黑底色,右侧是20周年、135mm高度、逆重力热管等标识。

开箱动图先来一张,利民买硅脂送散热算是传统艺能了。

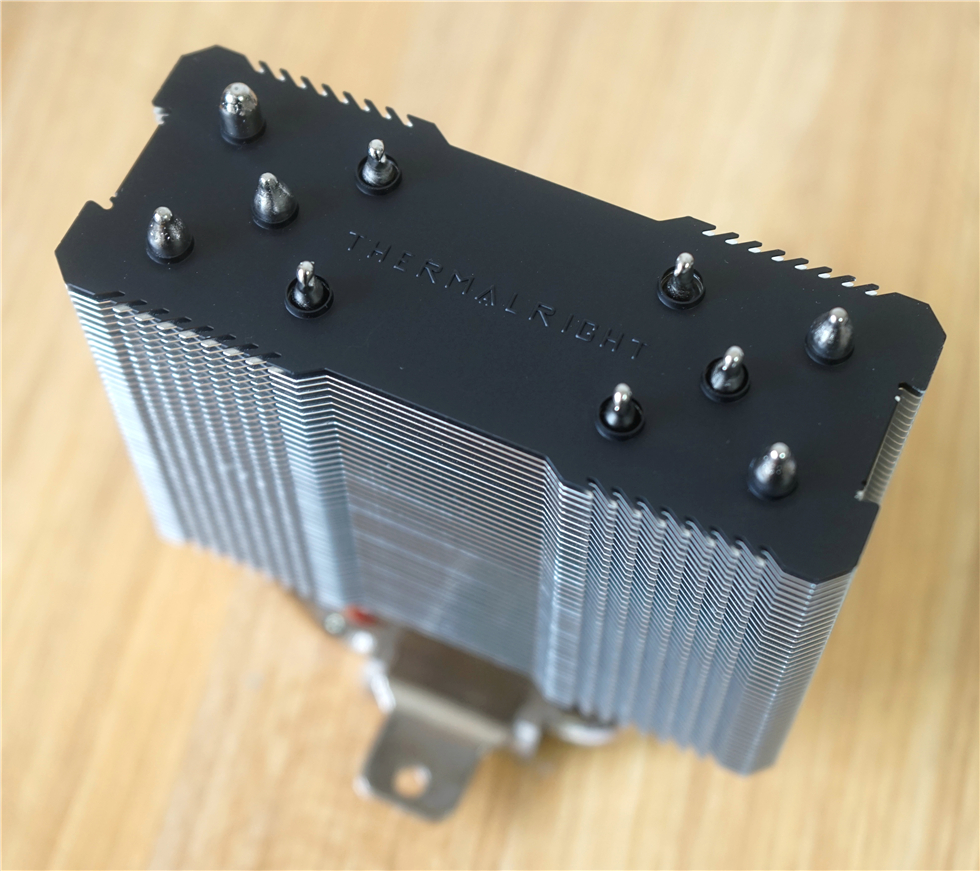

AK120 Mini的顶盖有阳极黑化+细磨砂处理,顶部有利民全英文LOGO,颜值不错,边角有倒角处理,圆润不割手。

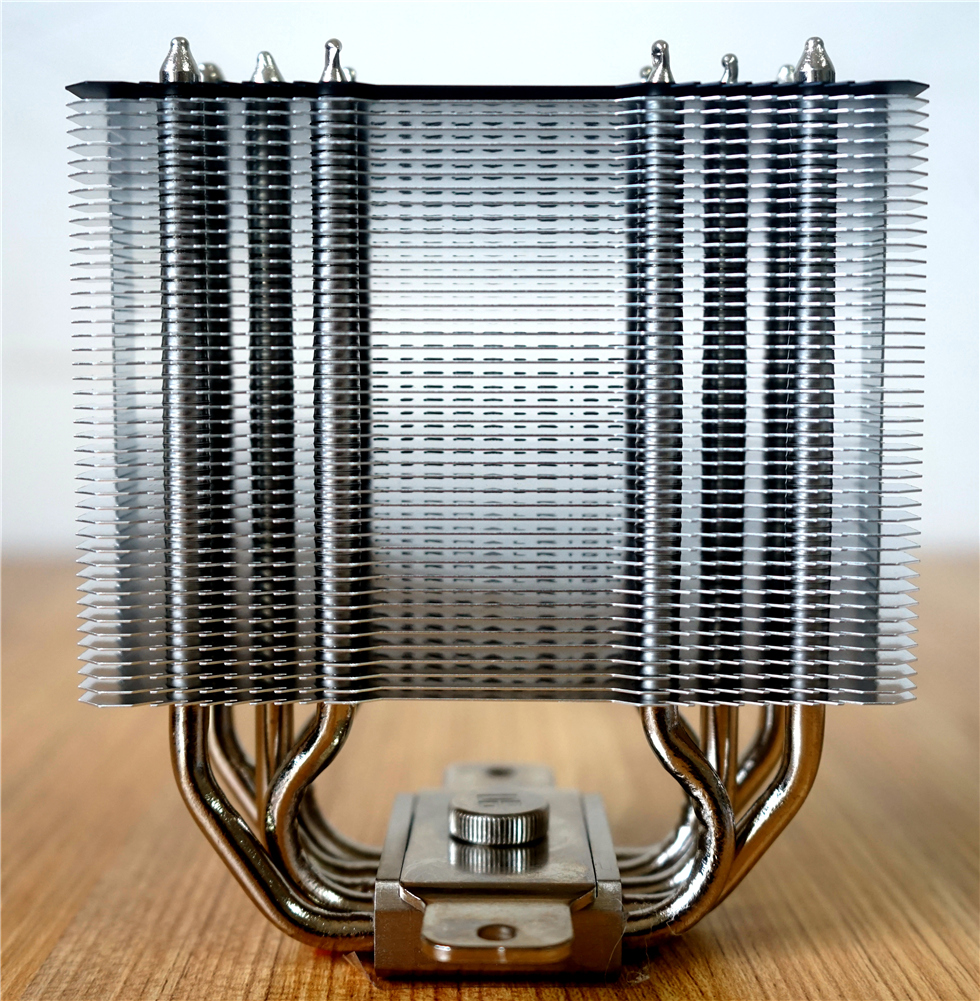

AK120 Mini的44片全铝鳍片规整,单塔5热管的本体三维为135*46*120mm,这个身段放进380T肯定没啥问题。

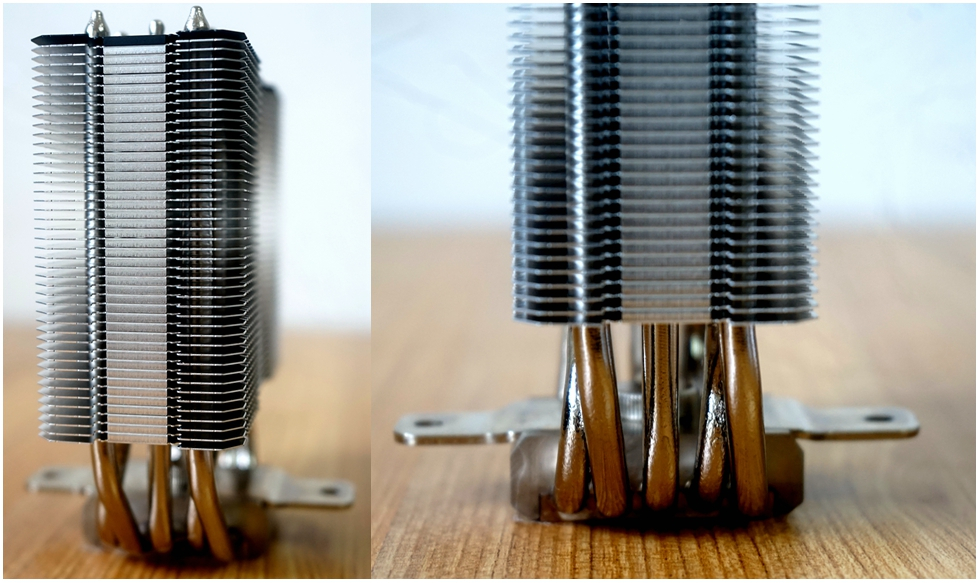

5*6mm热管这个角度看起来更带感,穿FIN工艺规整。

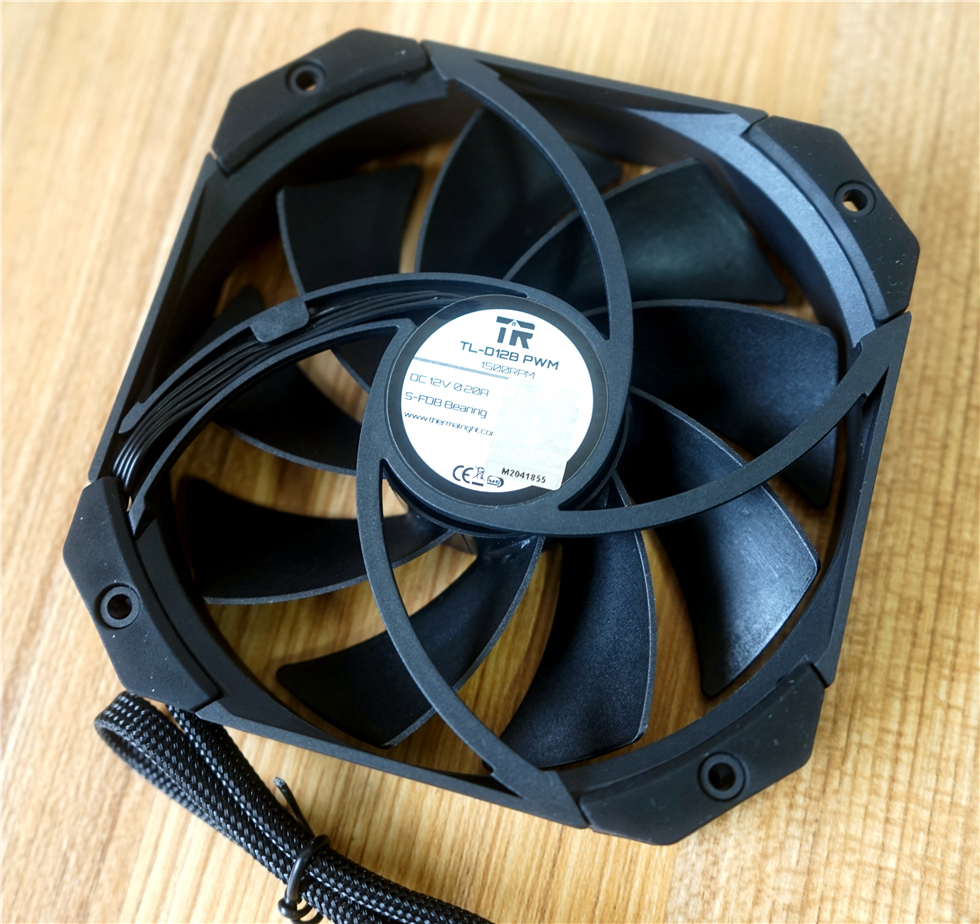

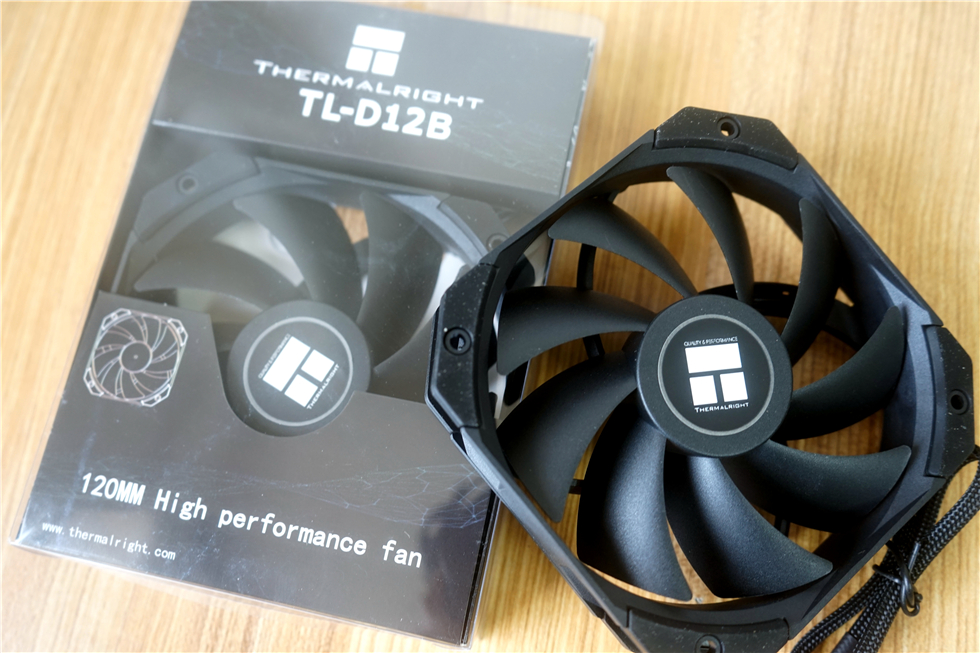

随机附带了一个1500转的TL-D12B风扇,S-FDB轴承+9扇叶噪音控制在25.6DBA以内,四角都有柔软材质硅胶减震垫。

按照朋友要求进一步加强散热,所以额外加了一个TL-D12B,用上全部4个扣具。
机箱
机箱这个比较有意思,朋友选了一款已经上市了7年多的机箱——海盗船的380T,胖墩墩的体型,外观设计据说由BMW设计团队操刀,融入了跑车风格,但是我个人他入手的这个黄颜色的版本觉得更像是大黄蜂的风格~,还有黑白两色可选。

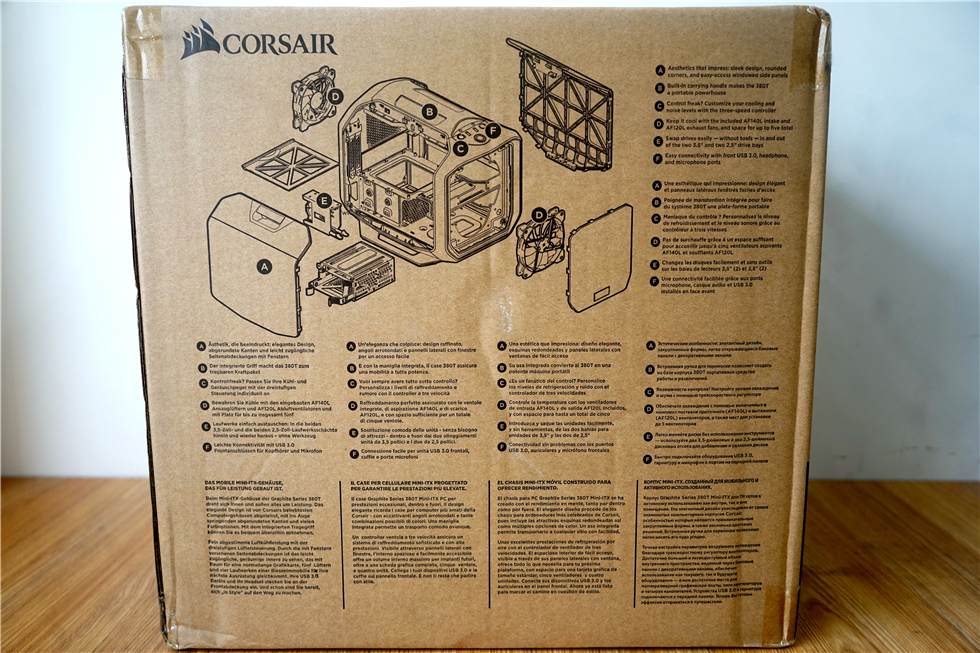

外包装一面是外形线稿,另一面是爆炸式结构图。

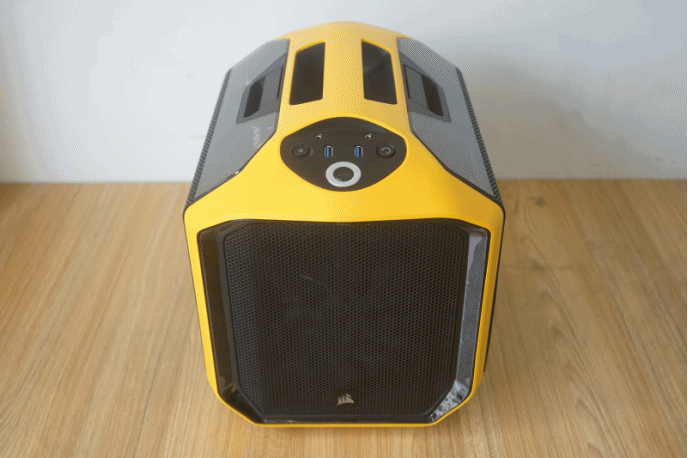

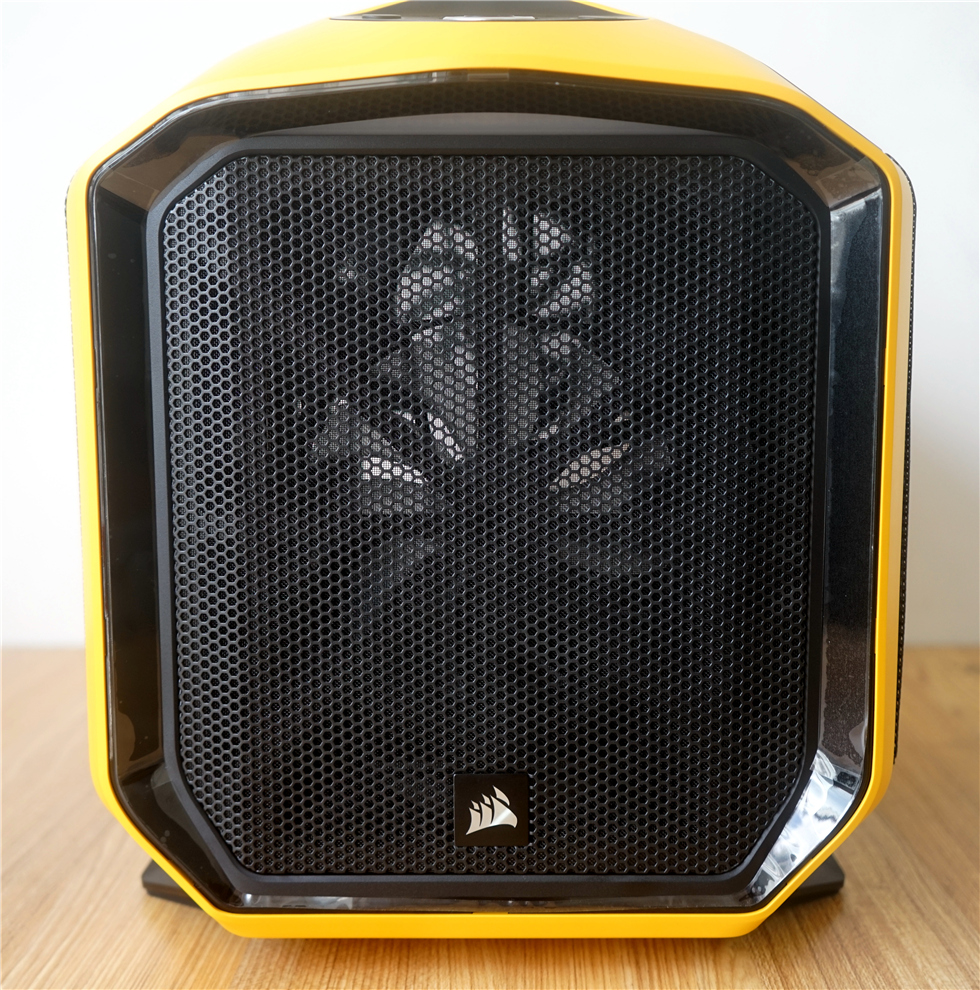

正面先来一张,前脸是可拆卸的大面积全冲网设计,可惜海盗船的LOGO没有灯效。

360°动图来一张。

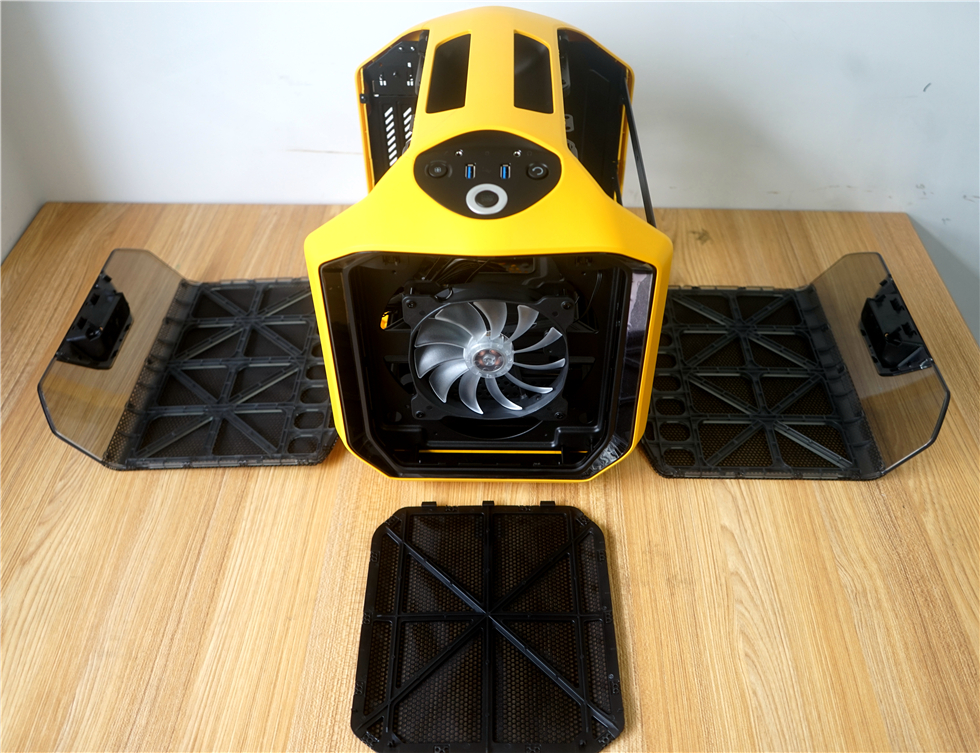

前面板和两侧的侧透+冲网侧板轻松卸下,前面板按压顶部,侧板拉动扣手即可,前面板自带了一个海盗船自家的14cm风扇,最高可以安装20cm的散热风扇。

菊花部带了一个12cm风扇。

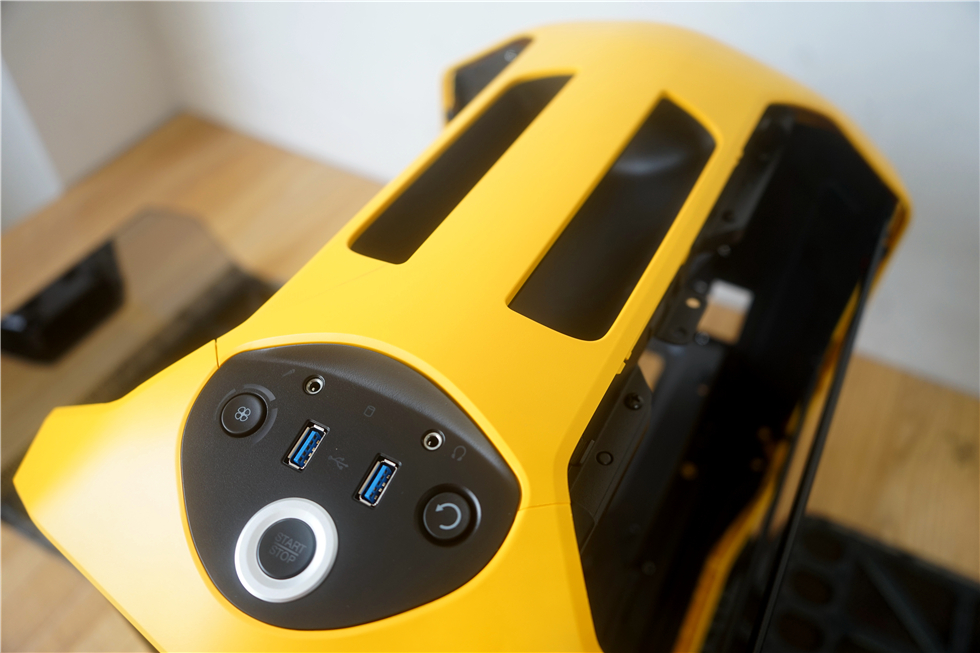

I/O区在顶部正前方,除了电源开关,两个USB3.0接口,重启按钮,还有耳机和麦克风接口,以及一个风扇调速按钮,可以控制3个风扇的风速,顶部设计有镂空的提手,极大的提升了便携性,不过需要注意的是,如果没安装3.5寸硬盘的话,重心是偏后的。

侧面可以上240水冷或者两个12cm风扇加强散热,3.5寸硬盘仓里有一个小纸盒存放着附送的螺丝和扎线带,注意这个方向能够看到内侧的顶部有一个开关,用于控制380T内部的一个小LED灯。

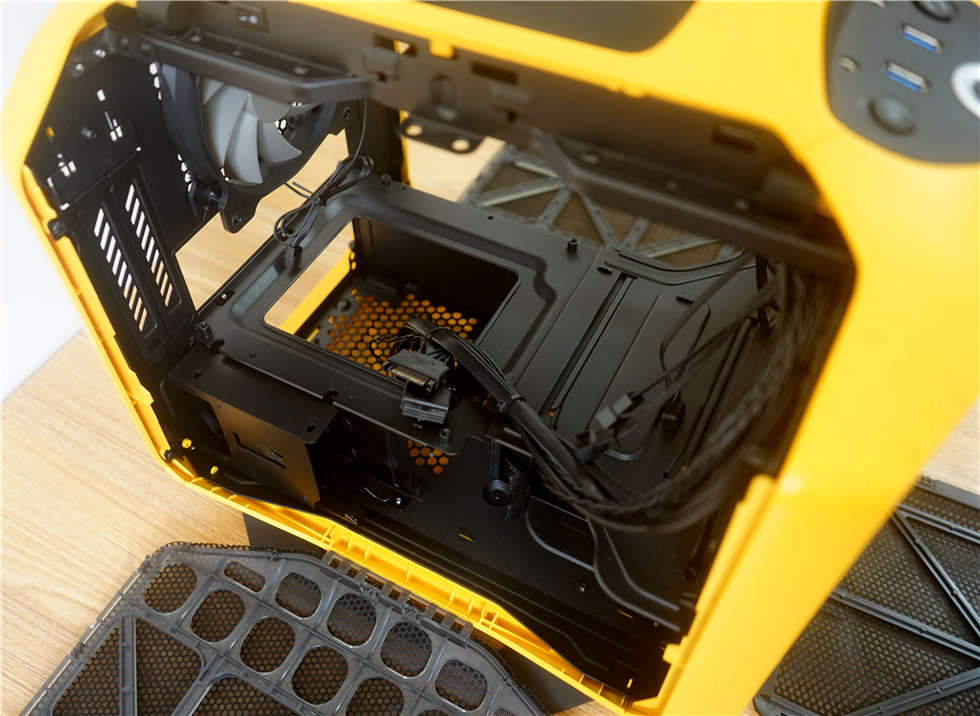

380T是上下分仓设计主板横置结构,电源和3.5寸硬盘和2.5寸硬盘仓在下部。

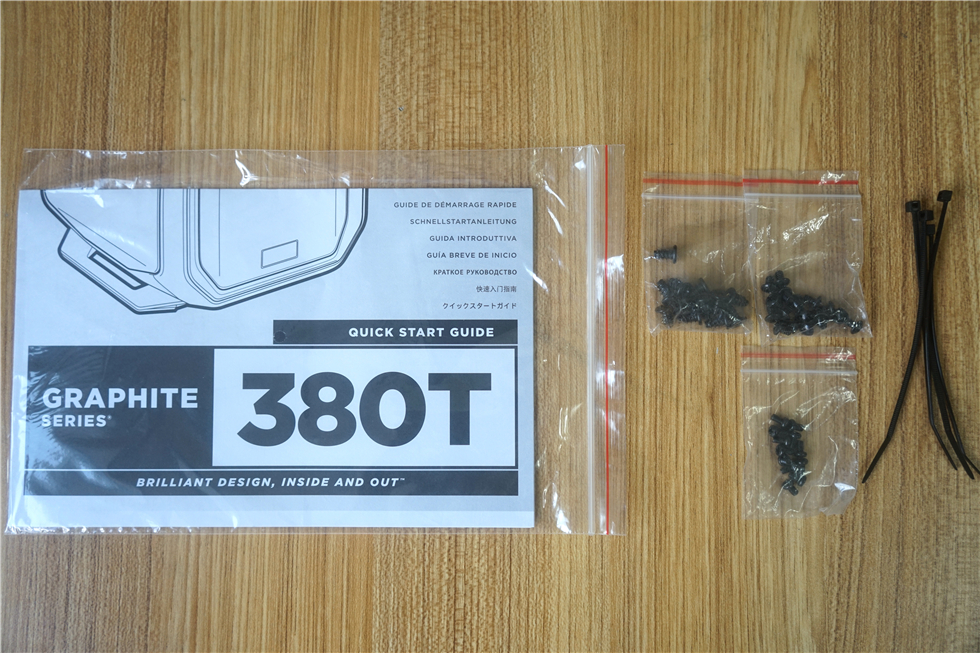

随机附送的说明书、扎线带、电源和主板和硬盘固定螺丝。

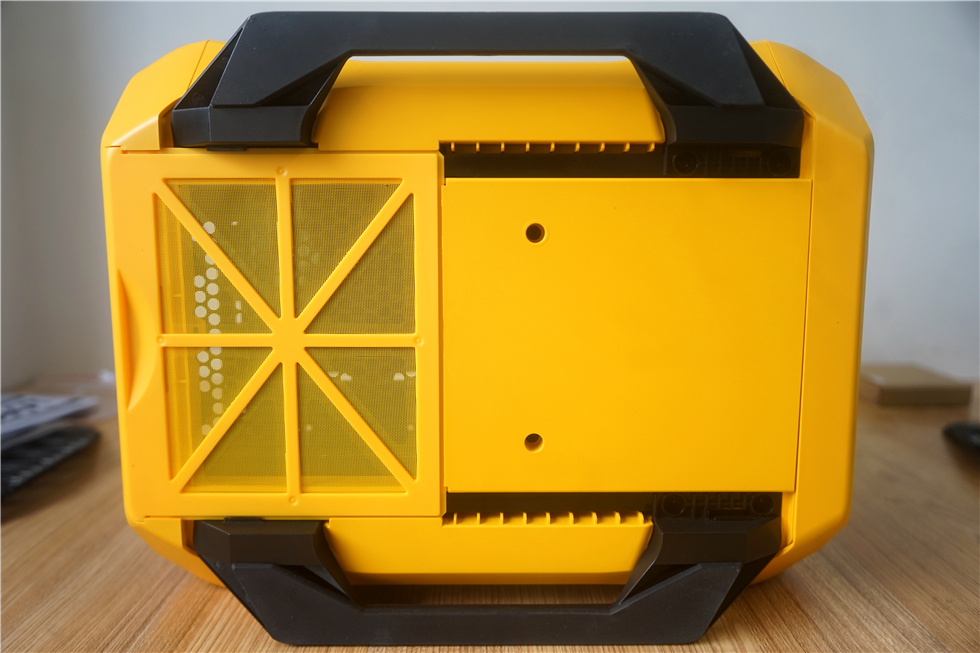

支撑脚设计的像是直升机起落架,而且有大面积橡胶防滑垫加持,电源进风口的防尘网是抽拉式设计,随时可以拆卸下来清理。

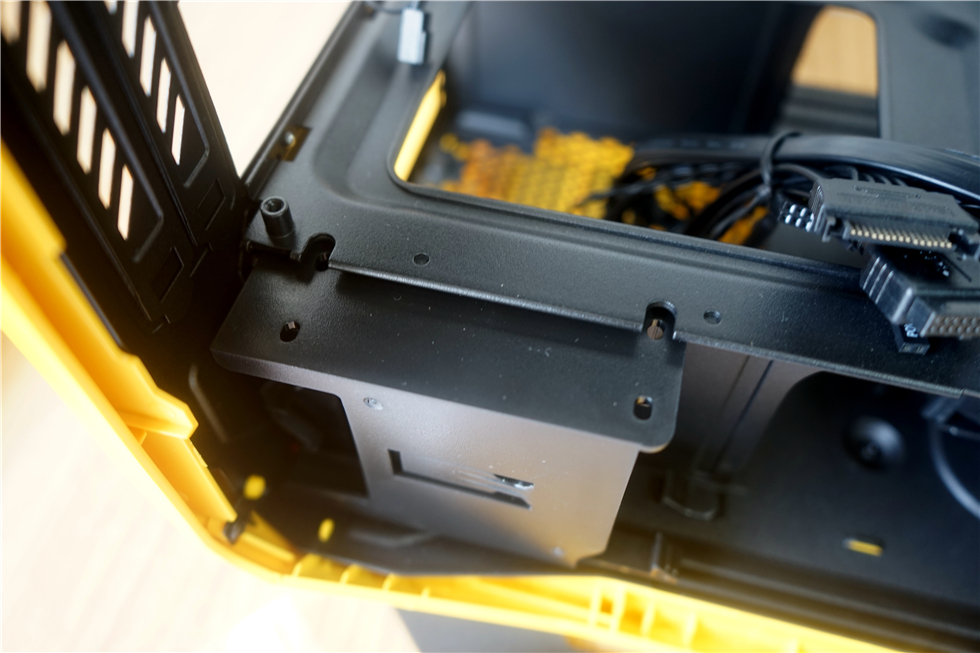

其实要加SSD而且不经常大挪动机箱的话,连螺丝都可以不上,卡扣就能起到足够的固定作用。

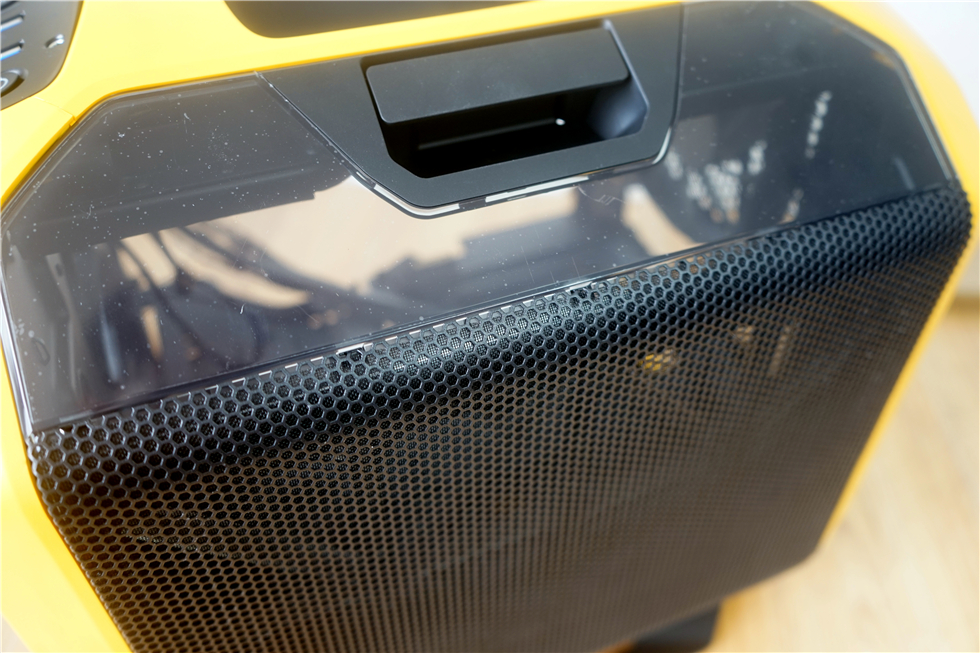

侧面板来一张,垂直面是大面积的冲网结构,斜面是侧透设计,扣手部分一拉就能打开侧面板。

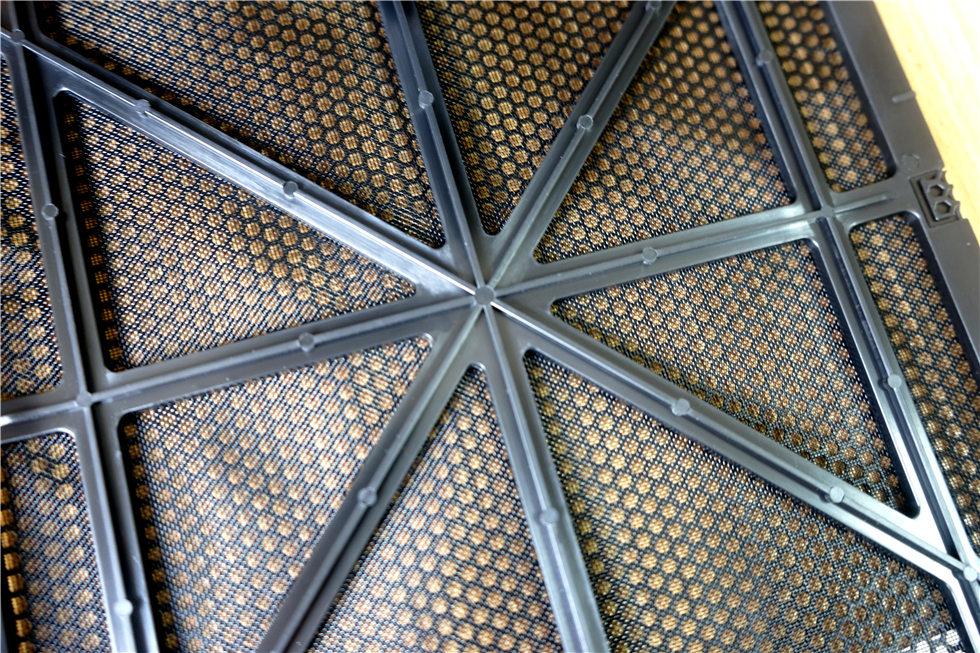

380T的防尘网是双层设计,外层是金属冲网,内层是细防尘网,还有亚克力骨架加固。

装机

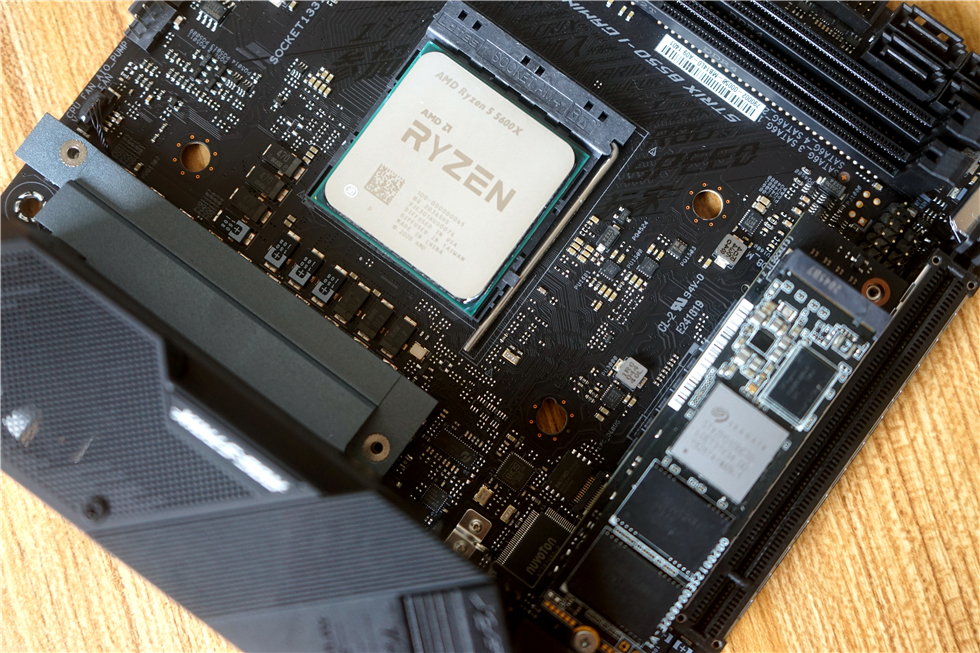

5600X和Firecuda520在玩家国度ROG STRIX B550-I GAMING上安装就位。

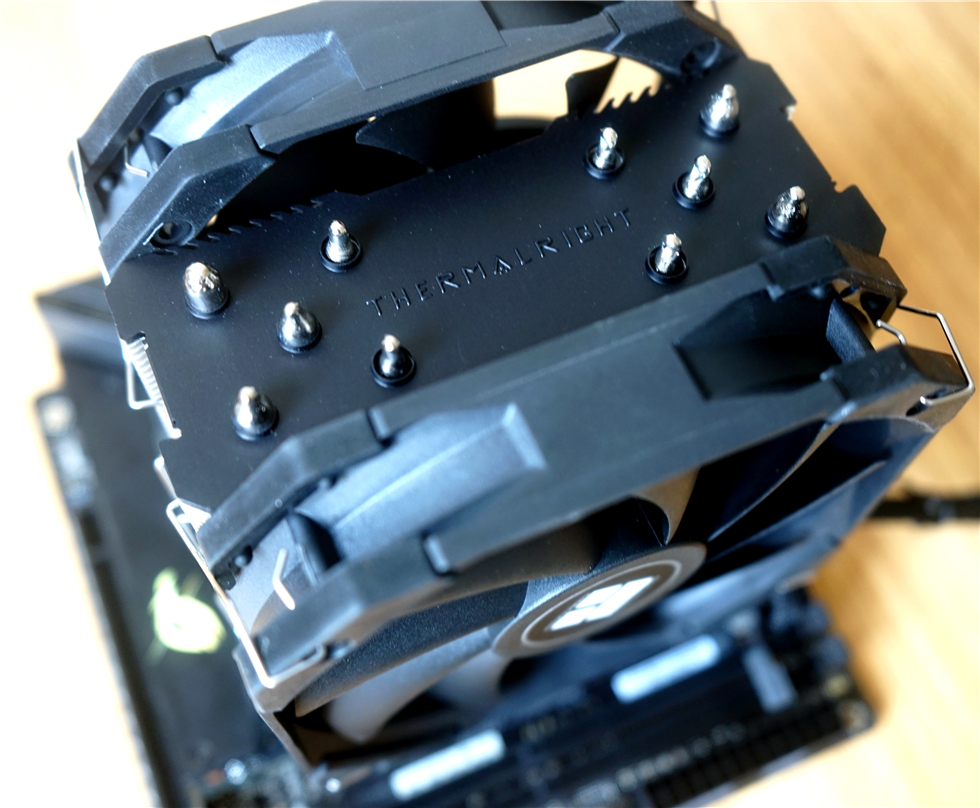

利民AK120 Mini安装了两个TL-D12B风扇成为完全体。

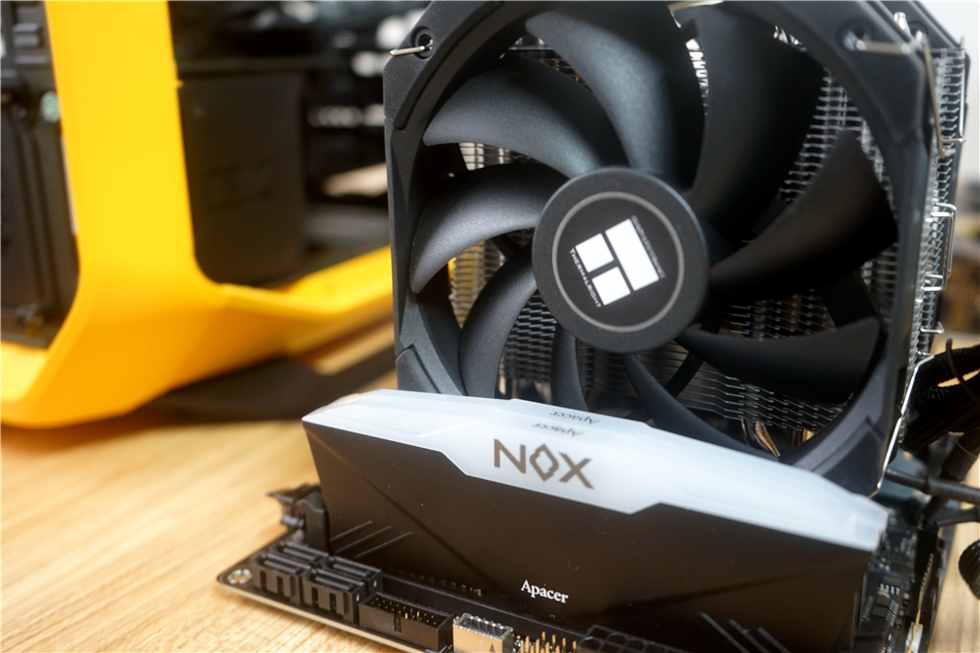

丝毫不挡内存。

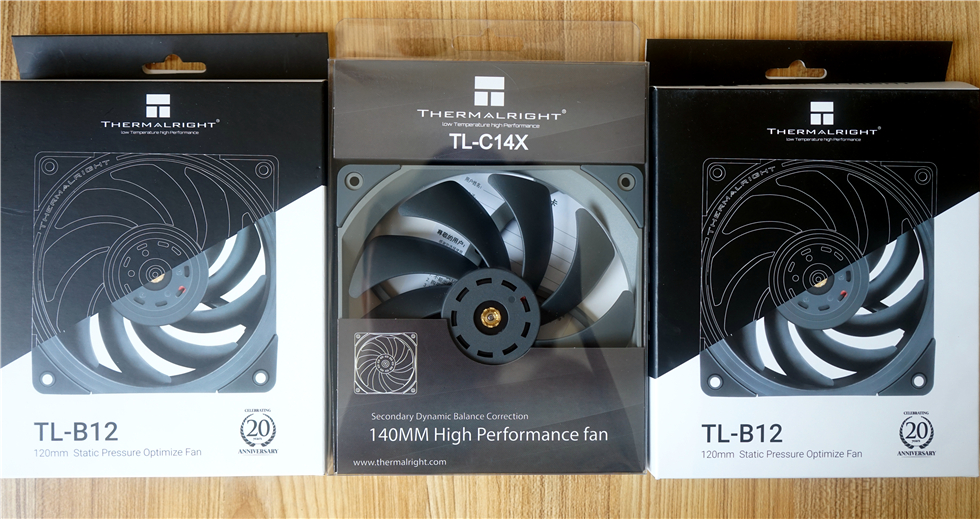

按照朋友要求,为了过阵子可能的硬件升级,所以散热一步到位,对380T的散热进行全部替换,上了3个TL-B12(两个安装在侧面,一个替换掉原来的菊花位12cm风扇)和1个TL-C14X(替换掉前面板的14cm风扇)。

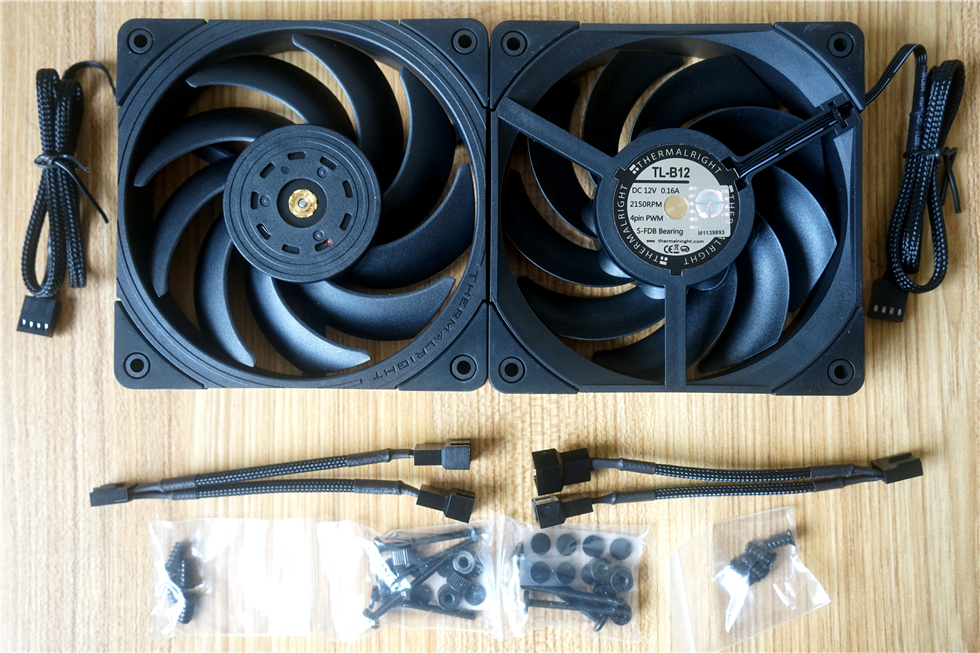

TL-B12是全黑化设计,转数2150RPM±10%,算是小暴力扇了(利民家还有一个更暴力的12cm风扇TL-B12 EXTREM,转数3150RPM±10%,风量112CFM比B12的69CFM高了62%),噪音控制在≤28.1dBA,四角都有柔软材质硅胶减震垫。

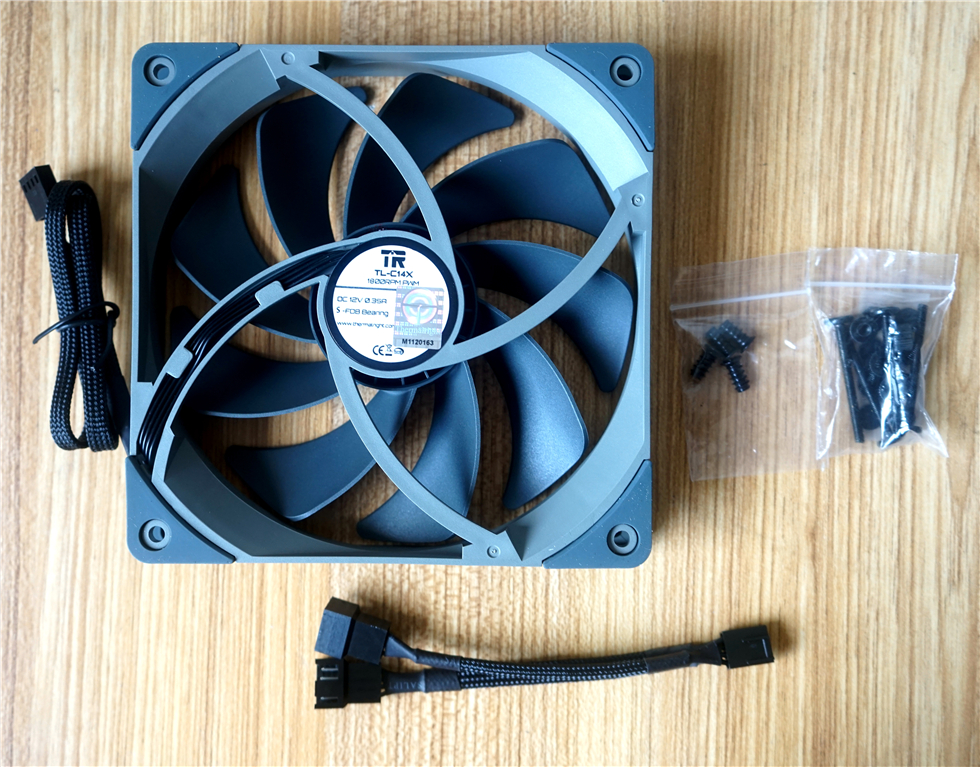

TL-C14X是9扇叶设计,风扇转数为1800RPM±10%,噪音控制在≤30.2dBA,四角都有柔软材质硅胶减震垫。

散热全部替换完成。

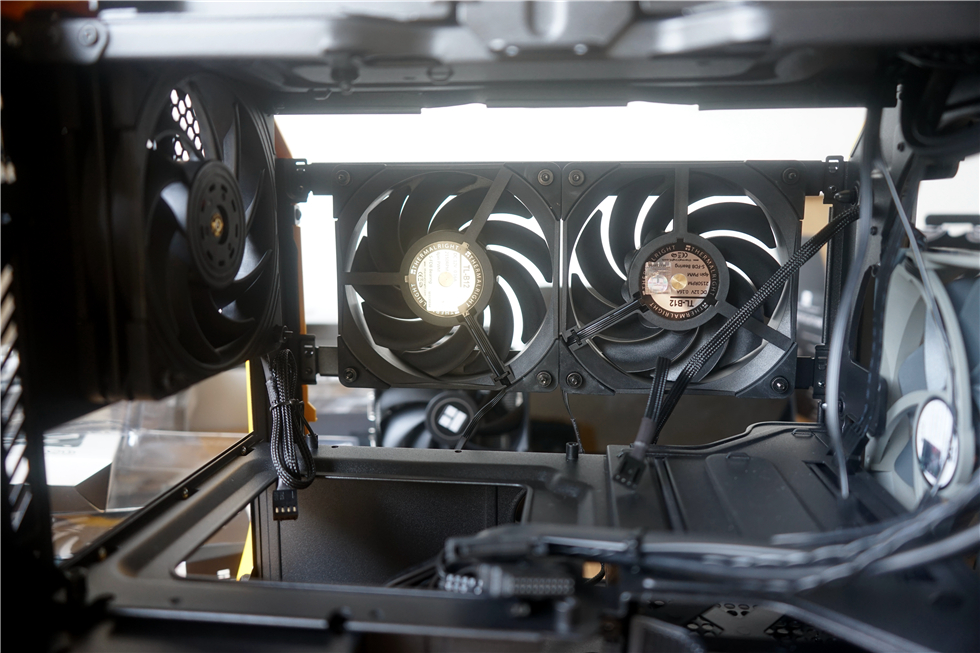

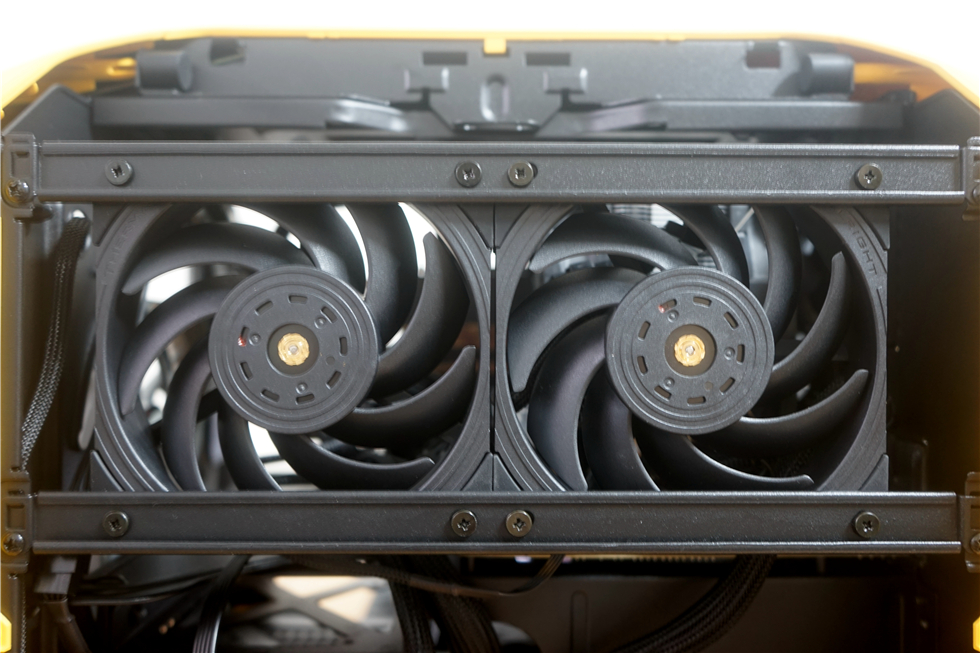

侧面两个风扇安装好之后已经看不到上层的主板部分。

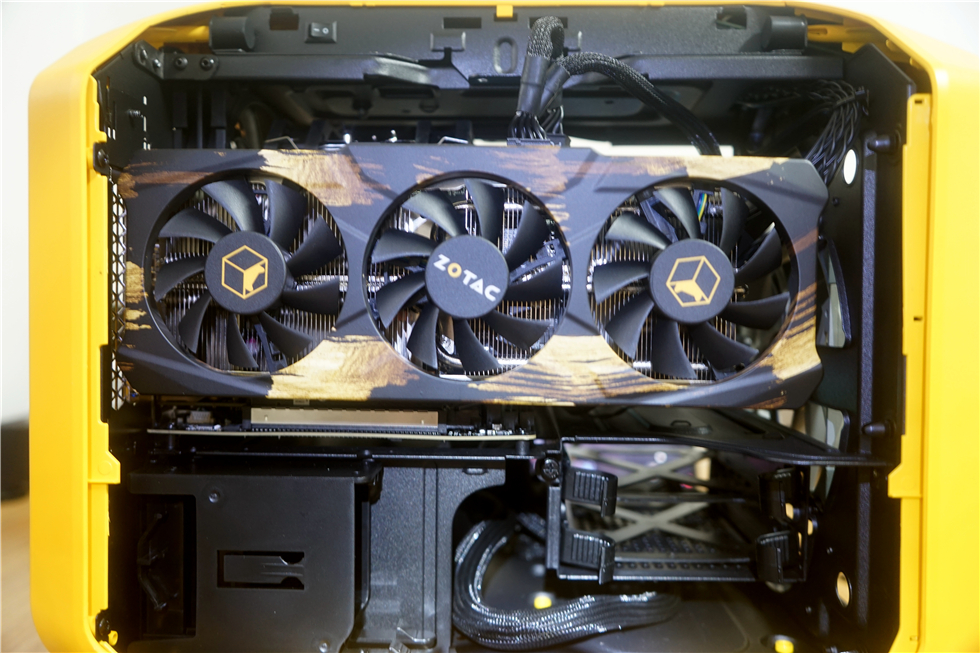

另一侧显卡就位。

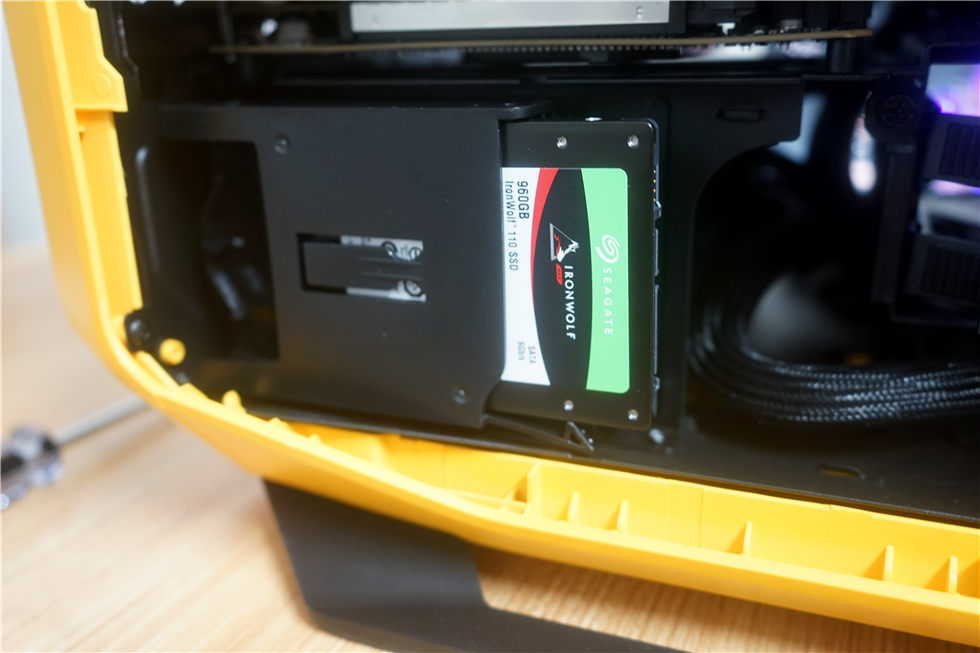

1T的希捷酷狼SSD安排上。

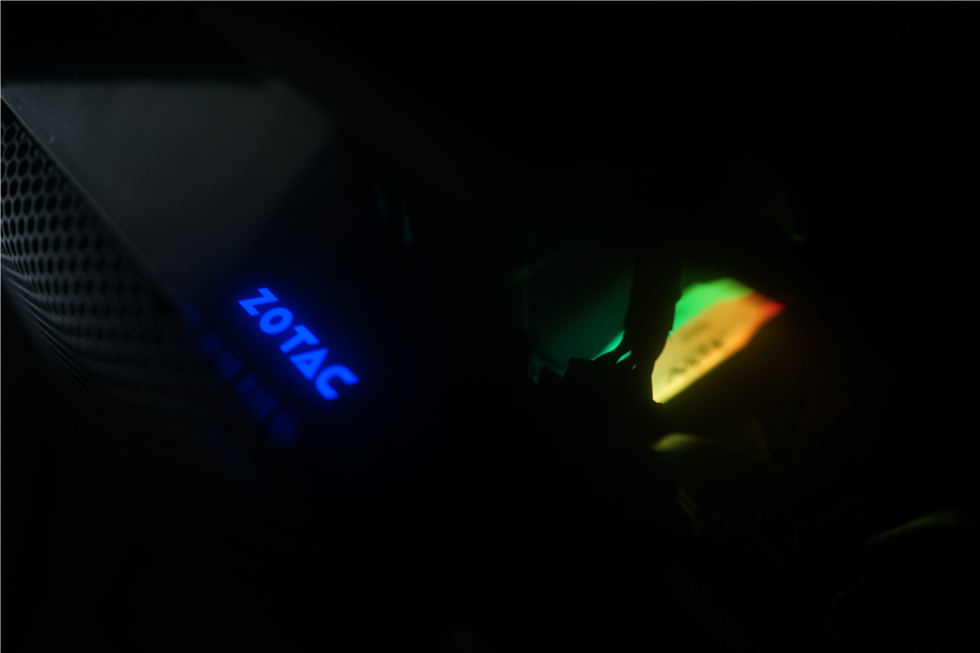

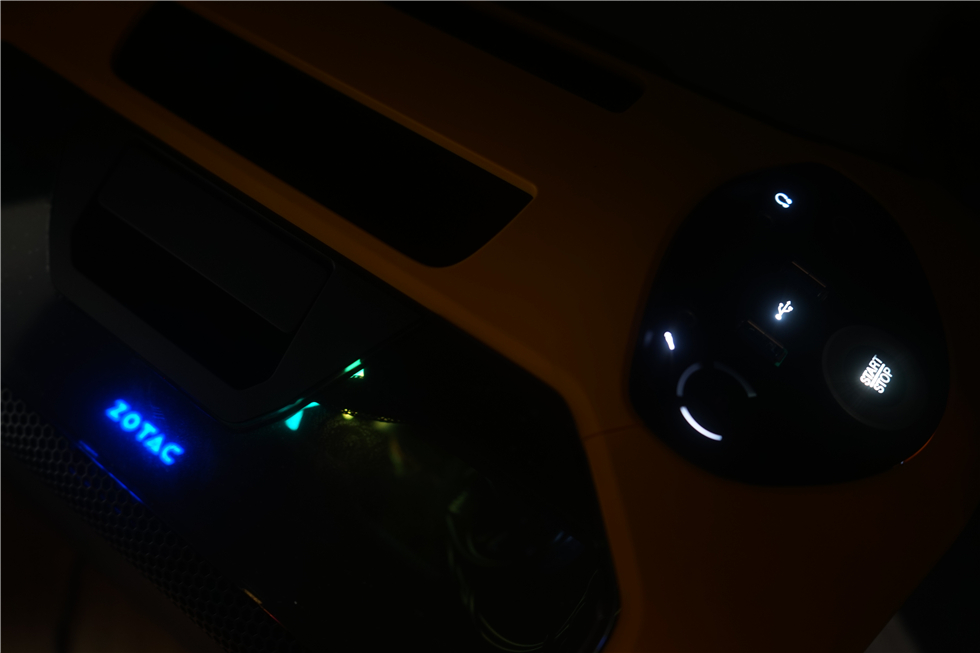

通电后不止显卡和内存,连380T的I/O区功能图标都有背光,效果很赞。

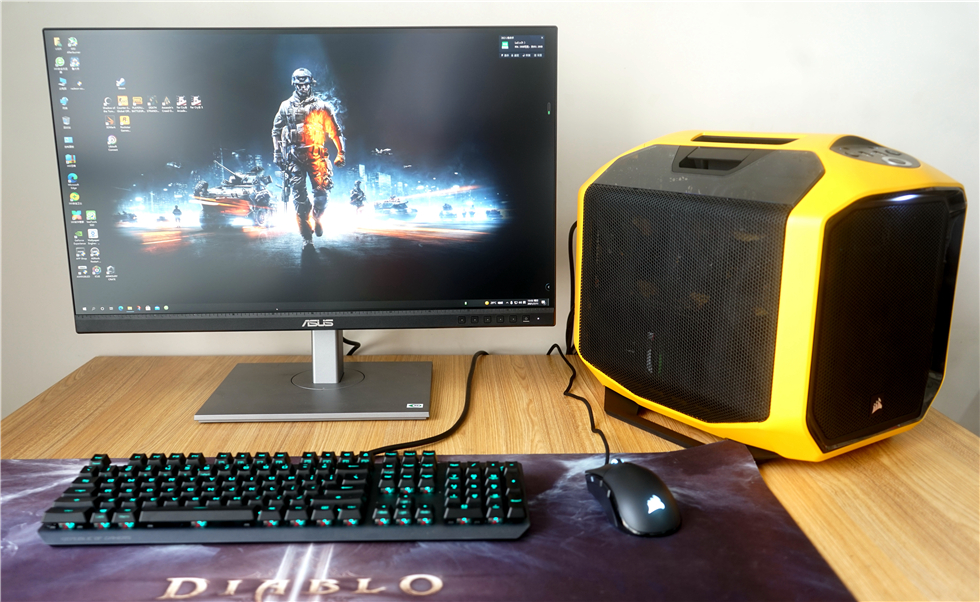

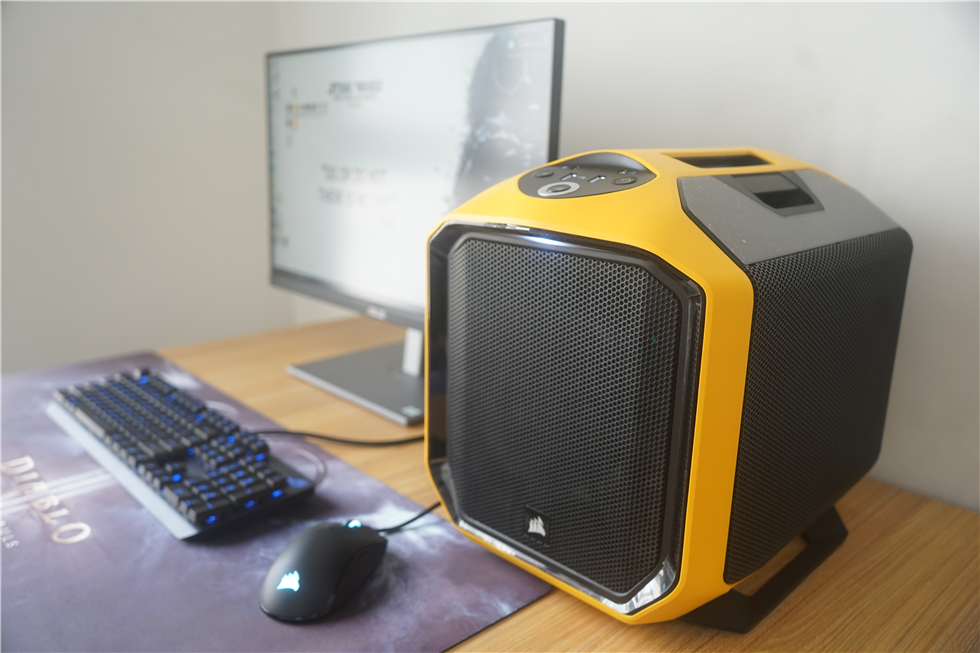

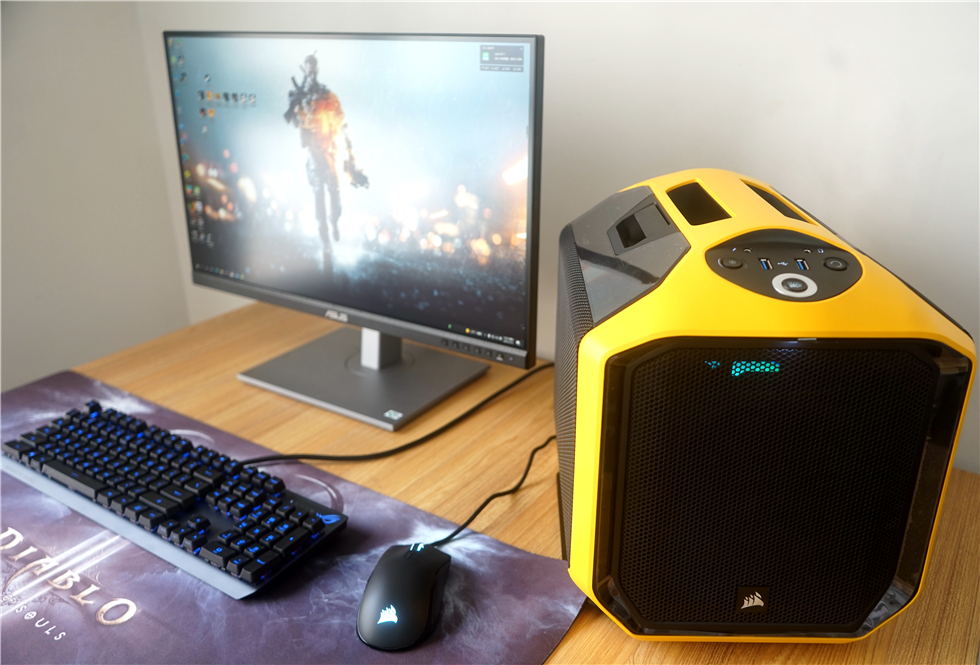

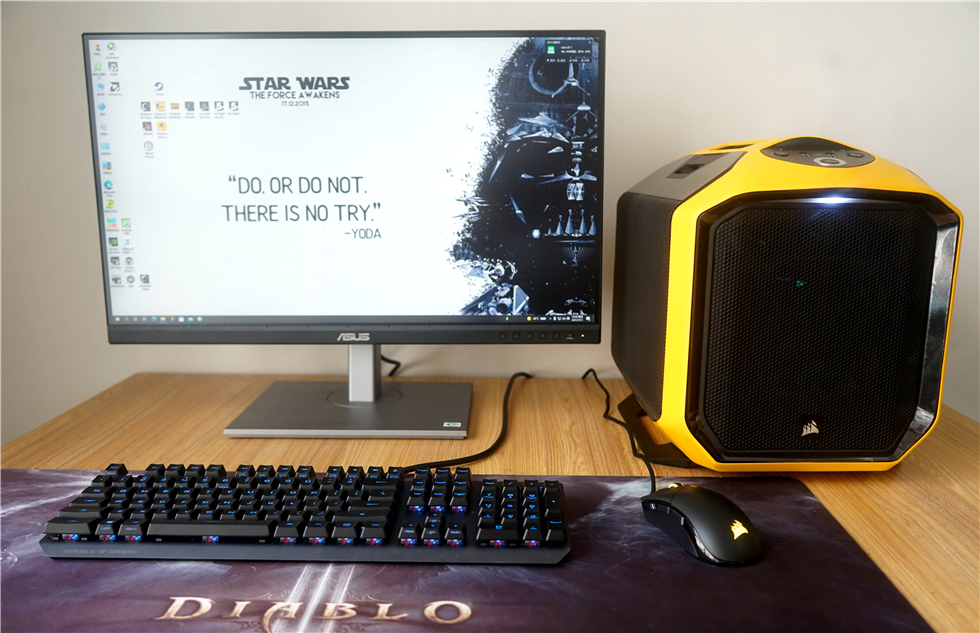

整机效果先来一张。

测试

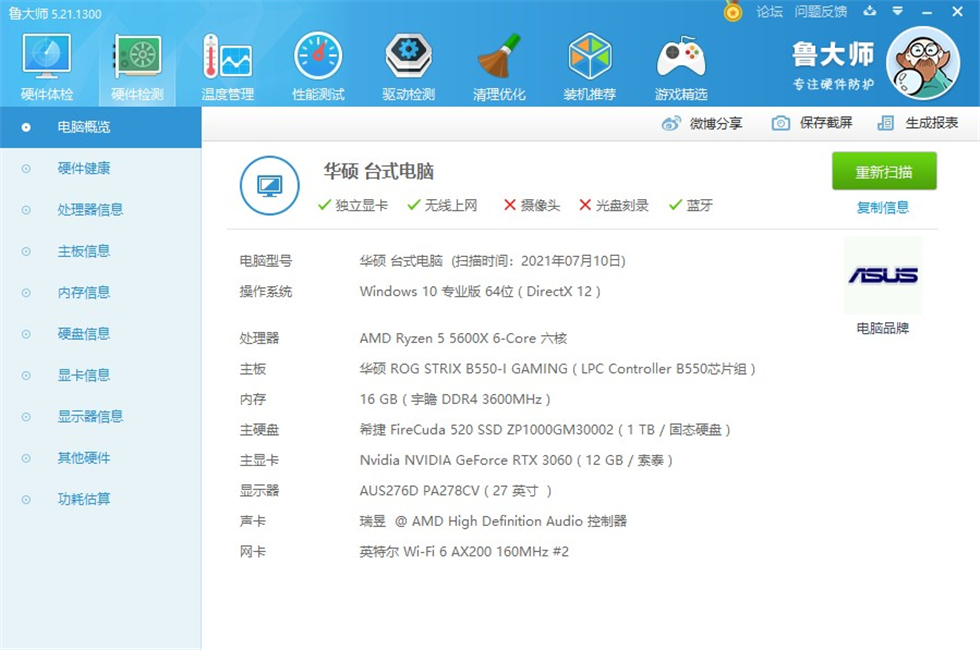

配置清单

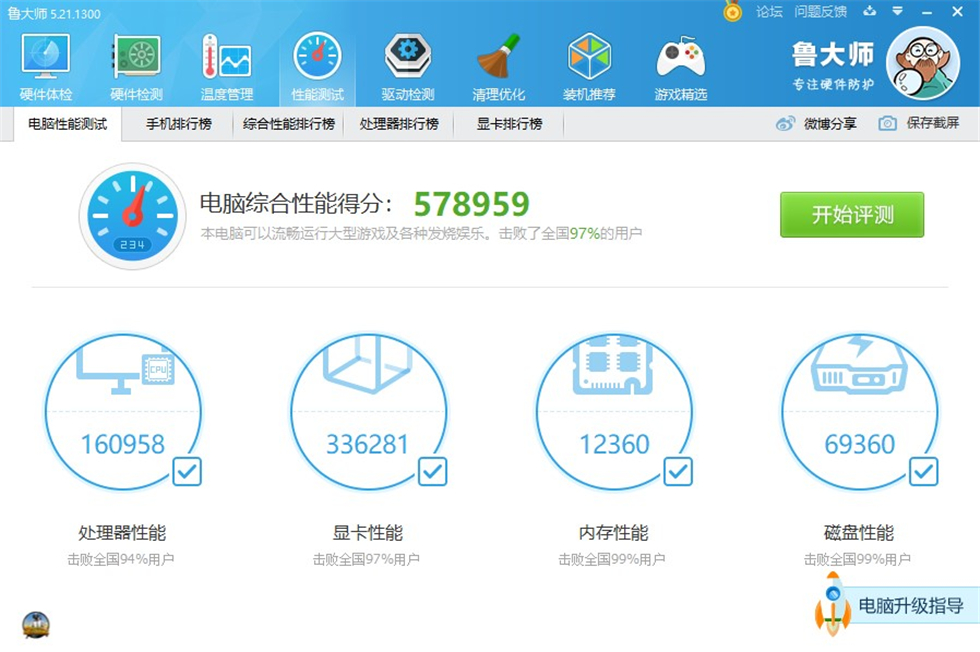

娱乐大师578959分。

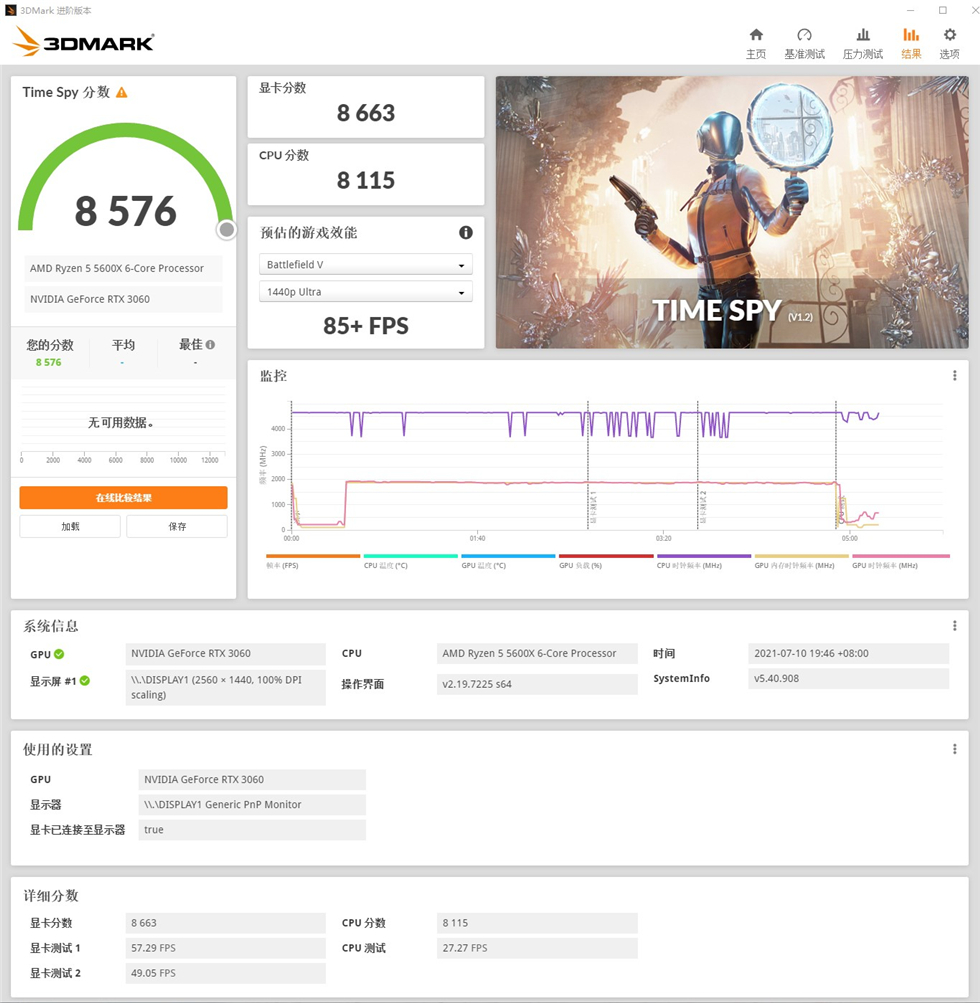

3DMARK Time Spy测试,分数8576,显卡分数8663,CPU分数8115。

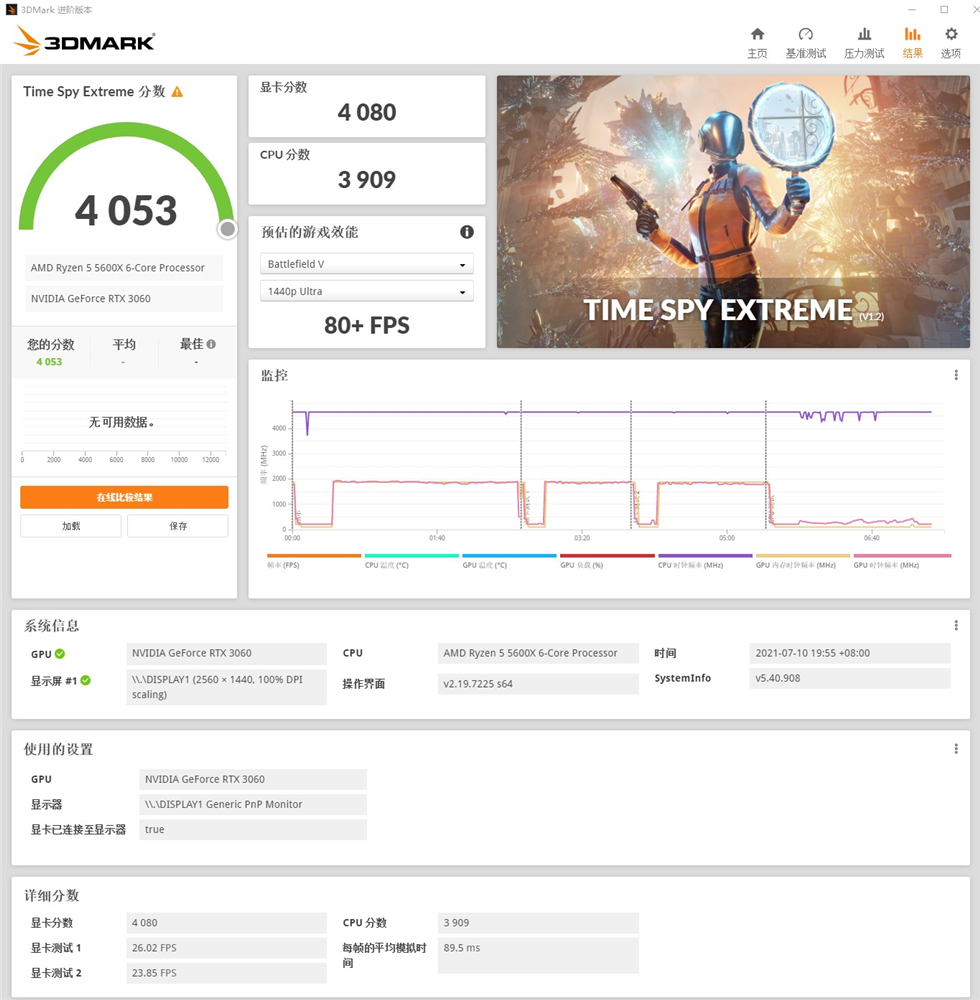

3DMARK Time Spy Extreme测试,分数4053,显卡分数4080,CPU分数3909。

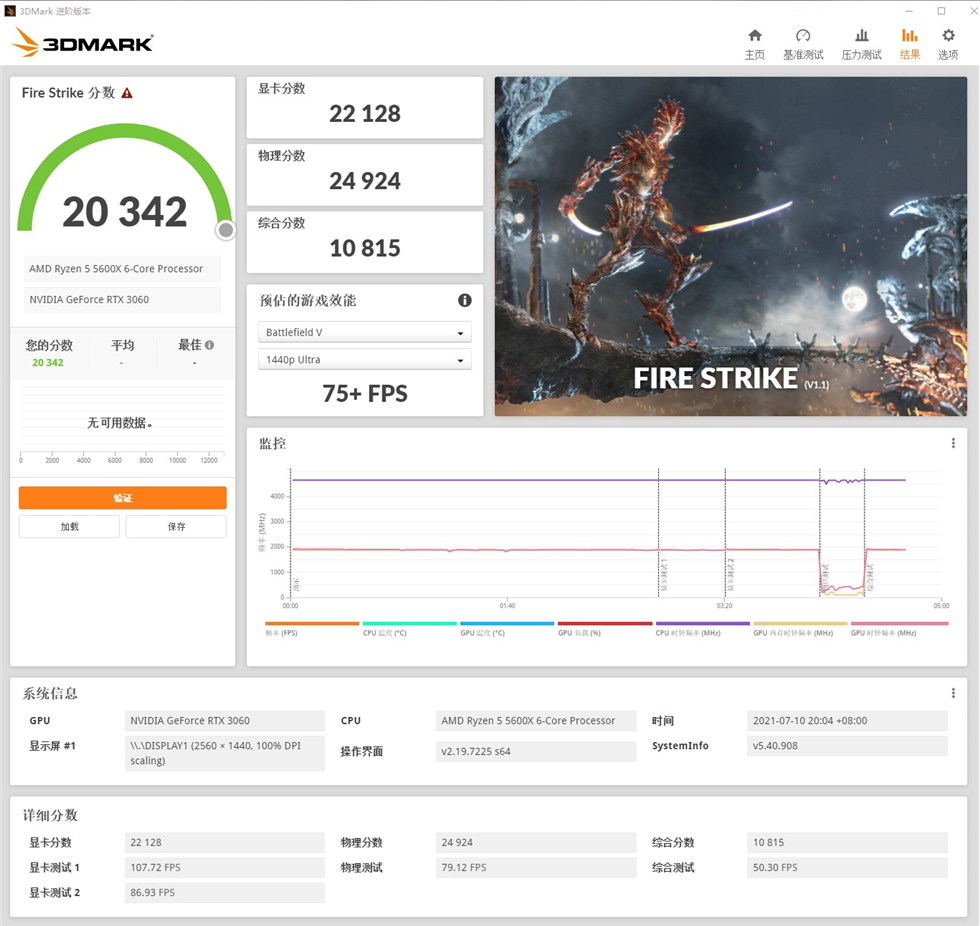

3DMARK Fire Strike测试,分数20342,显卡分数22128,物理分数24924,综合分数10815。

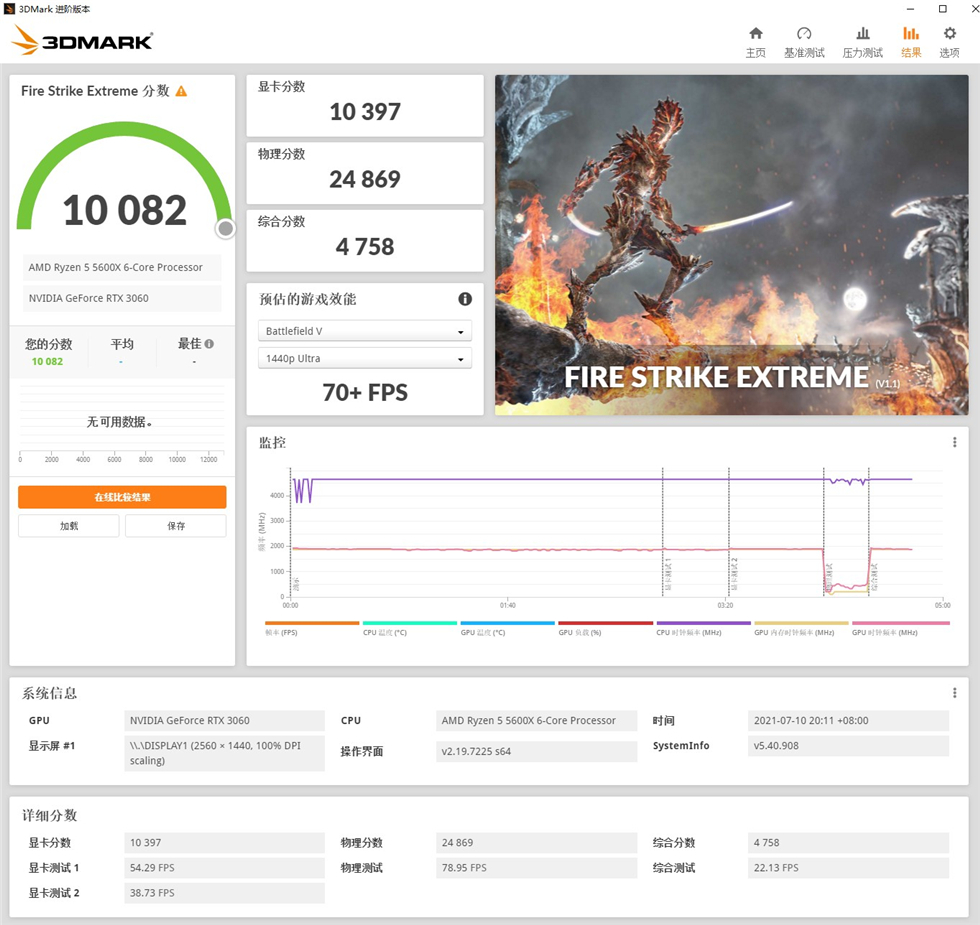

3DMARK Fire Strike Extreme测试,分数10082,显卡分数10397,物理分数24869,综合分数4758。

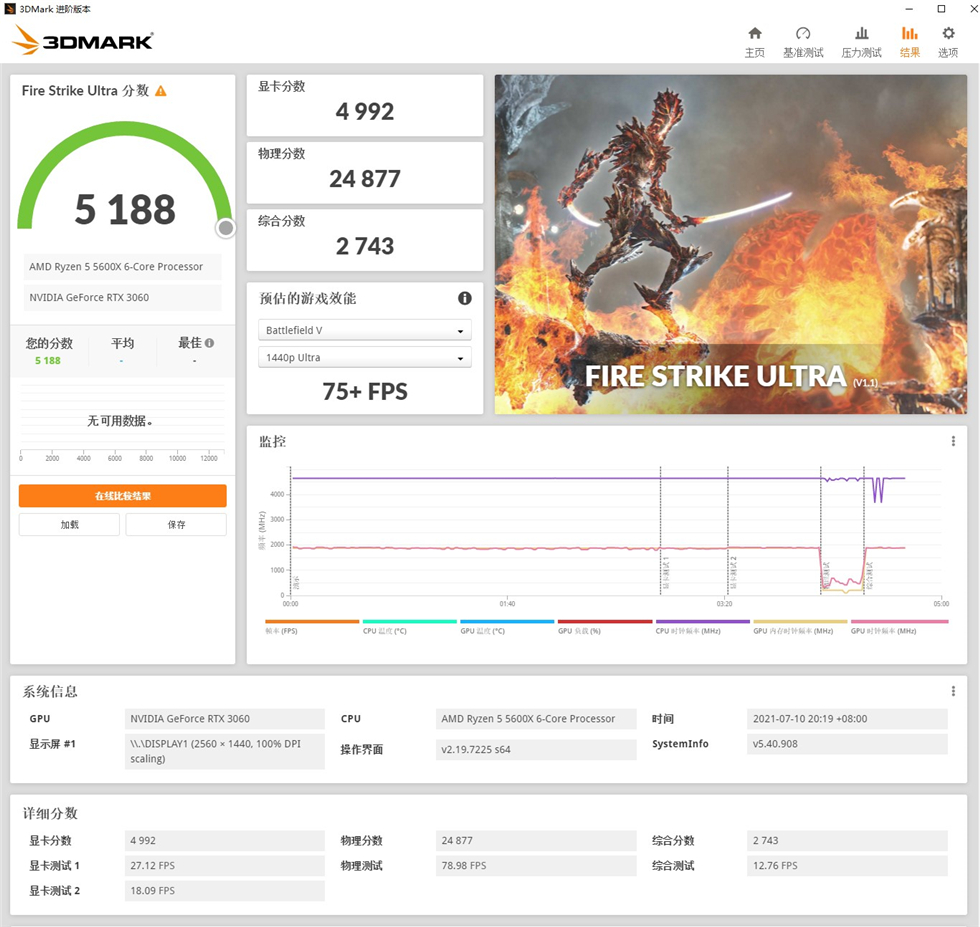

3DMARK Fire Strike Ultra测试,分数5188,显卡分数4992,物理分数24877,综合分数2743。

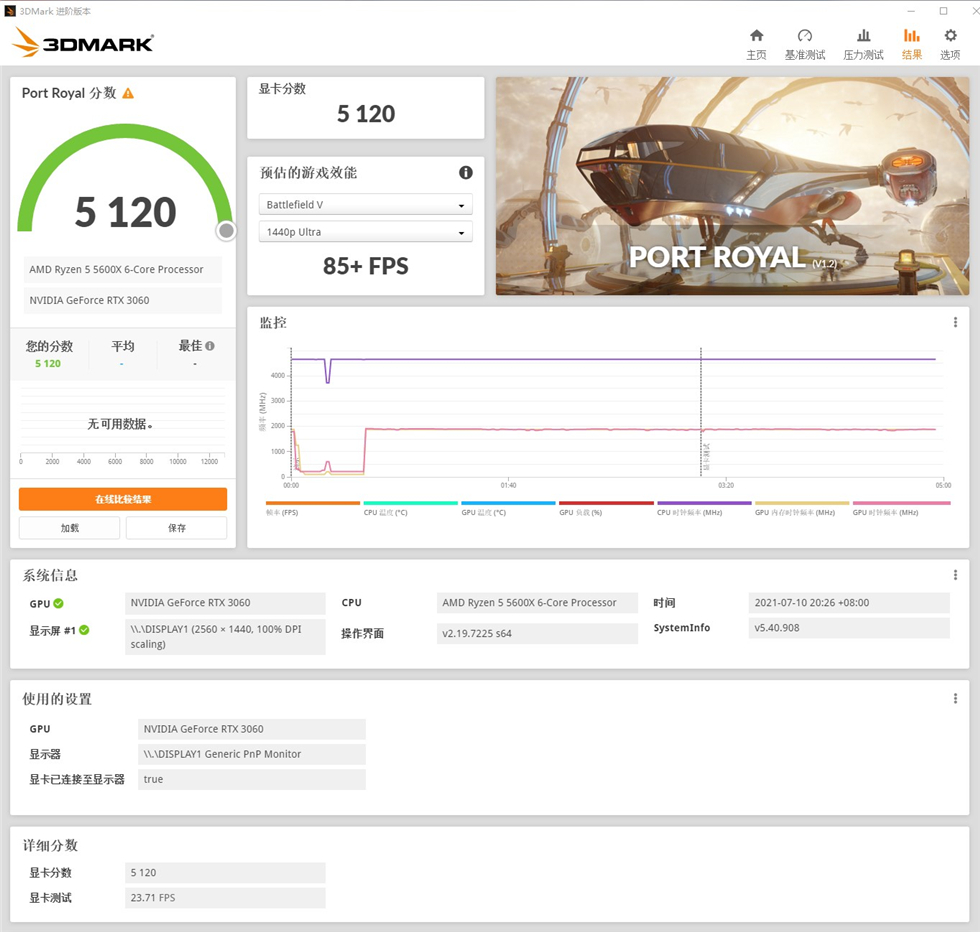

3DMARK PORT ROYAL测试,显卡分数5120。

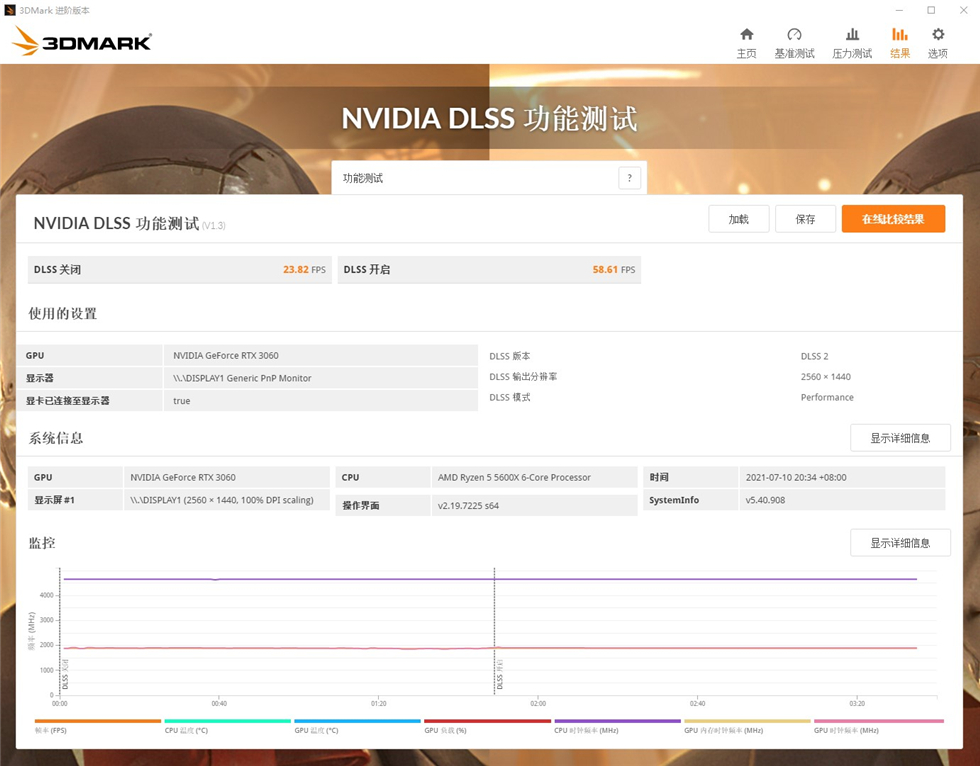

DLSS测试也跑了一下。

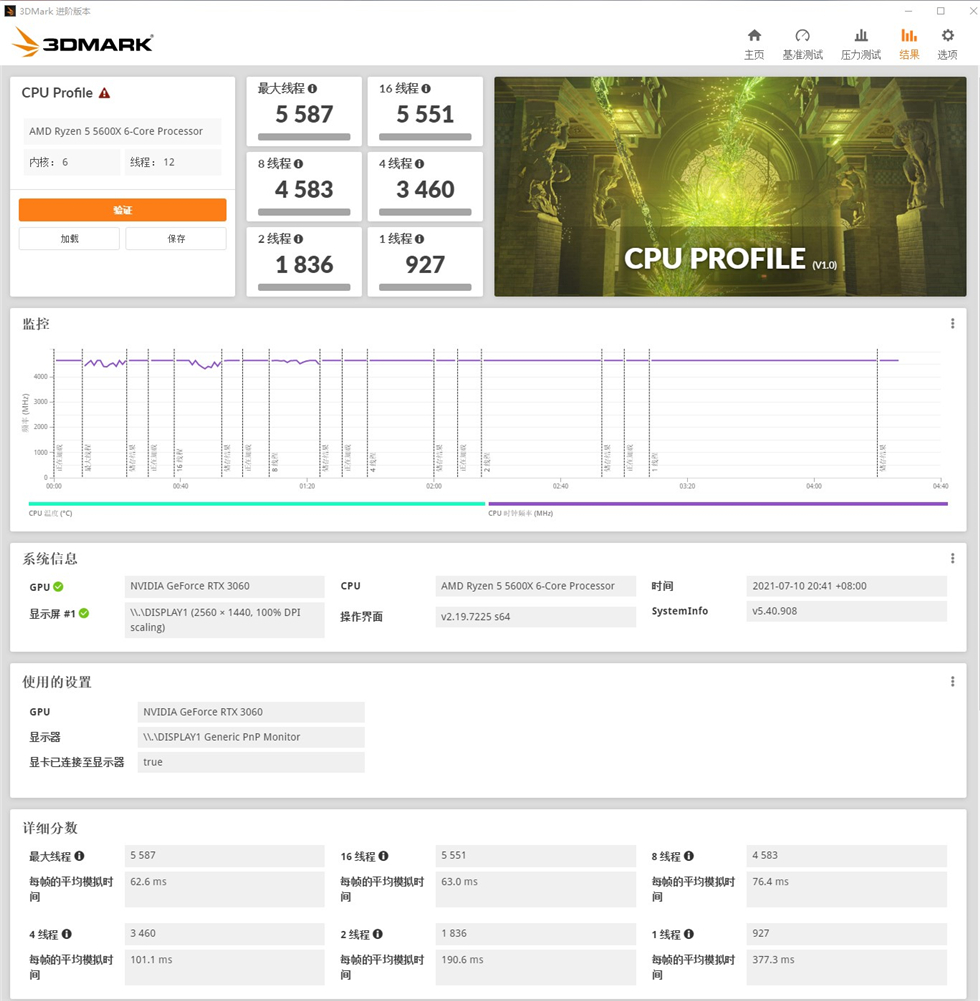

3DMARK CPU PROFILE测试。

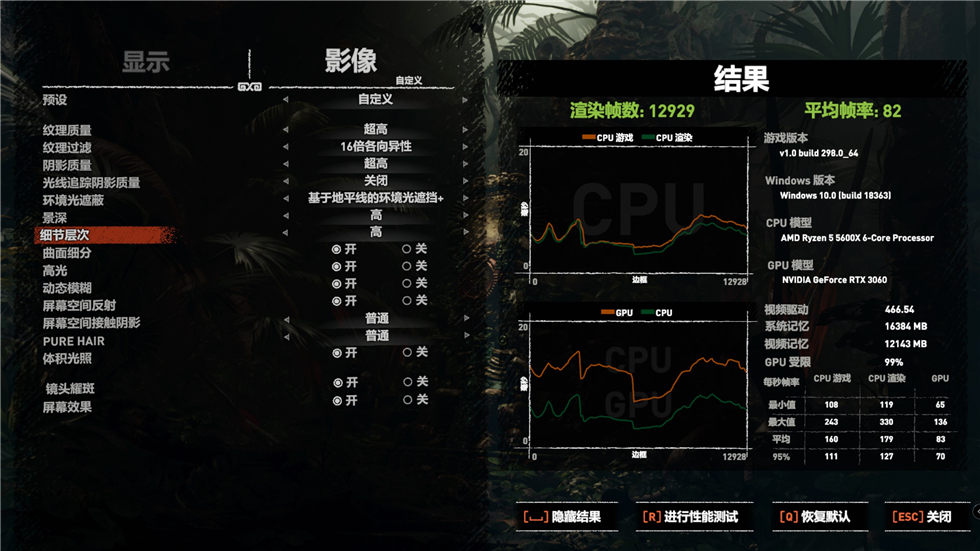

古墓丽影:暗影,1080P分辨率,如上设置平均帧率82。

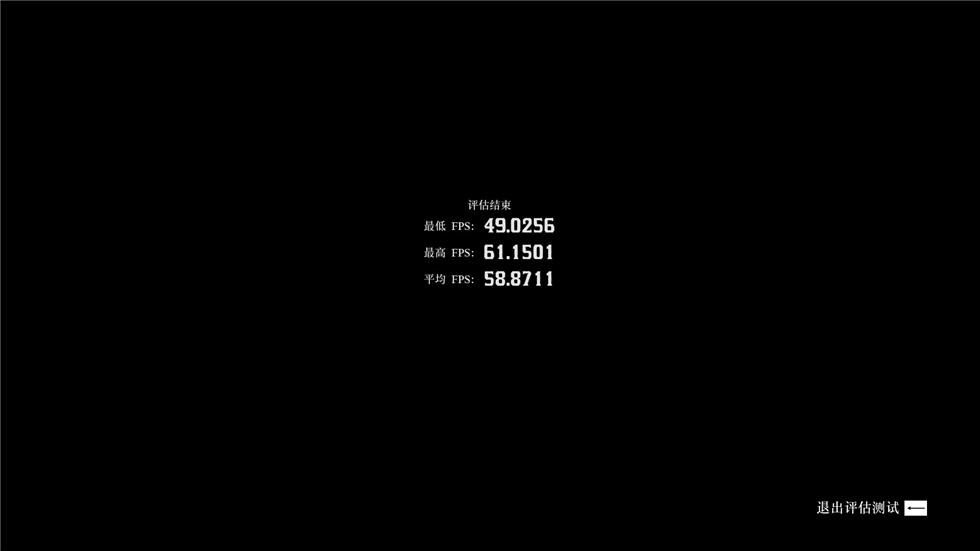

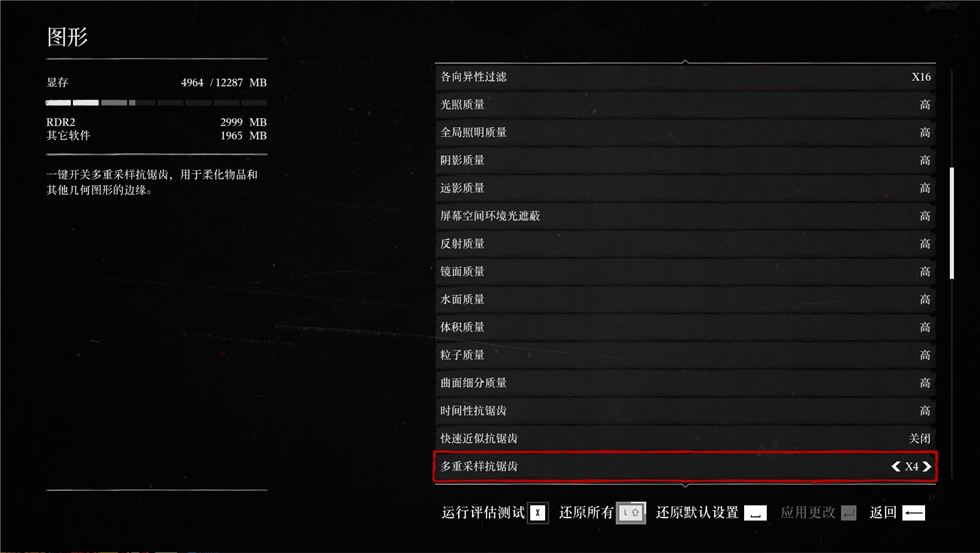

荒野大镖客2,如上上图设置,平均帧数58.8711帧。

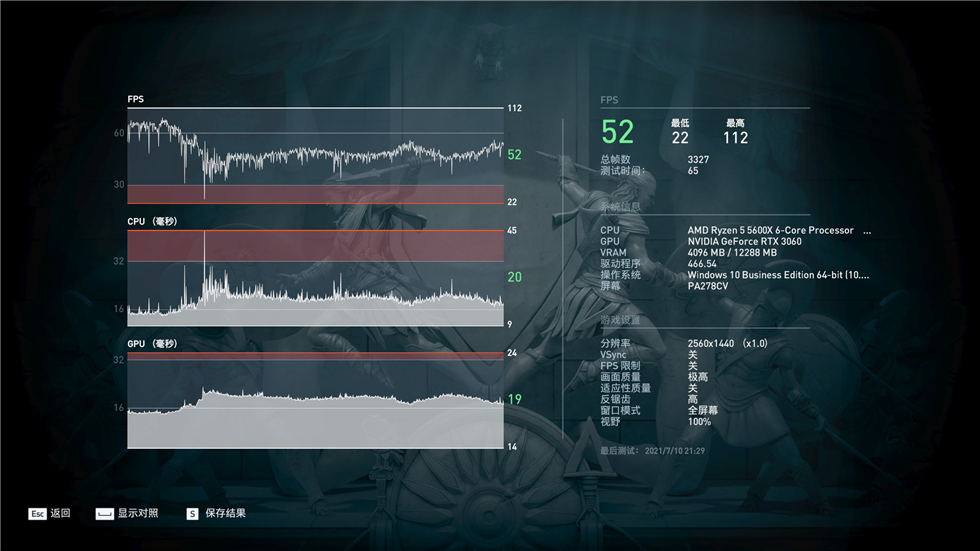

众生平等奥德赛,2K分辨率,画质极高,平均帧率52。

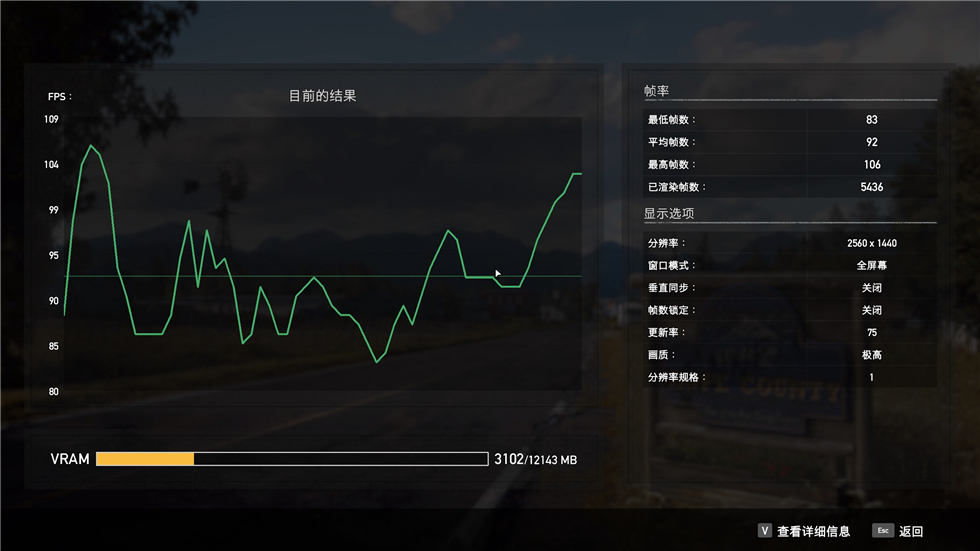

孤岛惊魂5,2K分辨率,画质极高,平均帧率92。

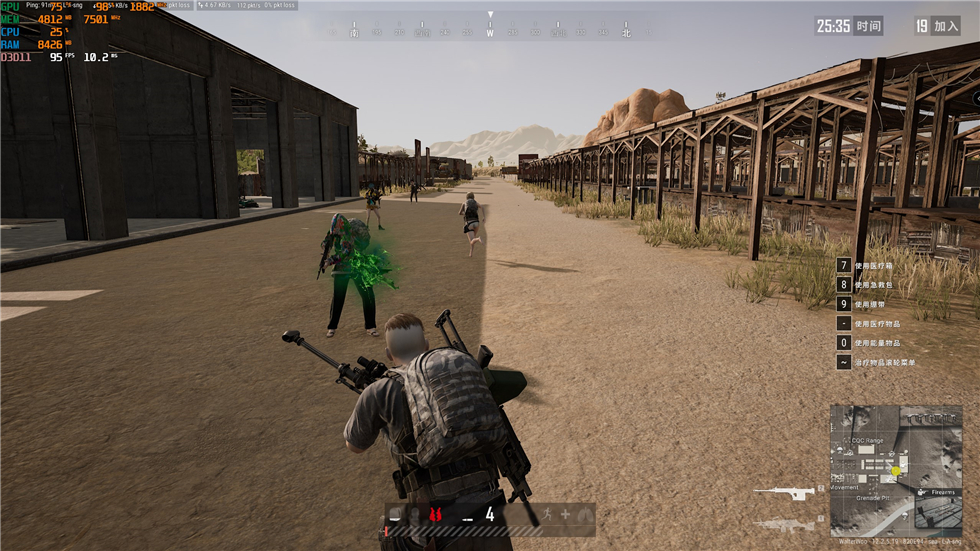

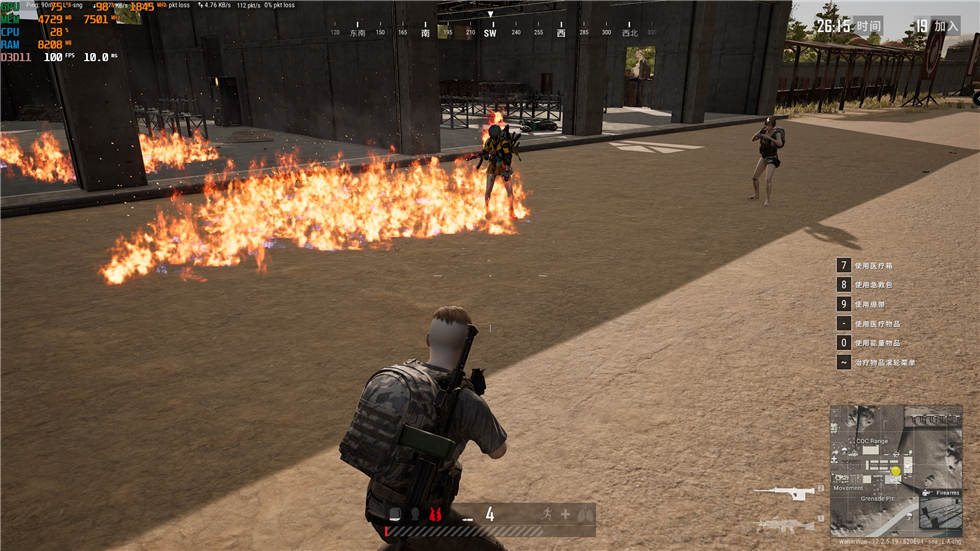

吃鸡全最高在93帧-105帧浮动。

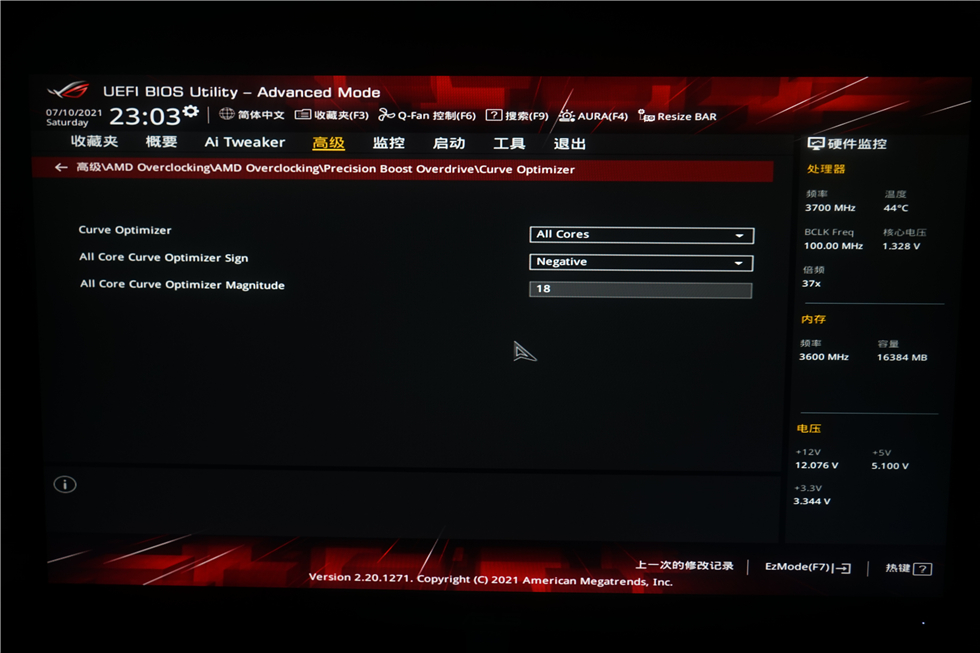

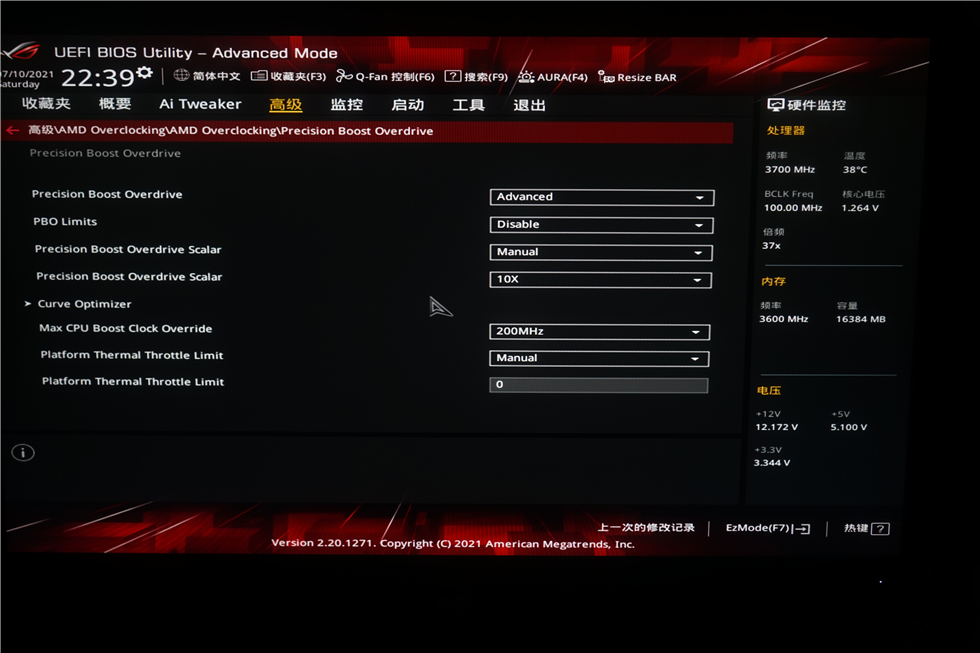

AMD的PBO小试了一把,官方免费的超频工具还是挺好用的,BIOS里。

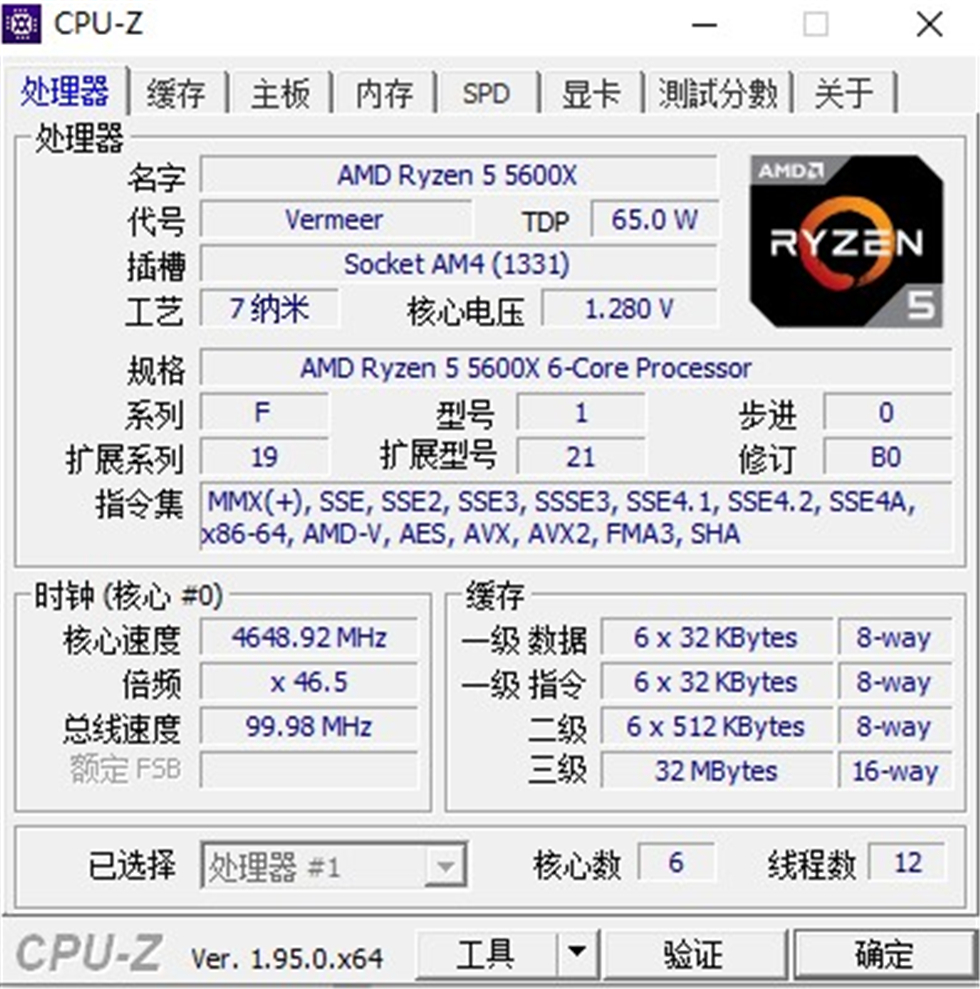

5600X验明正身。

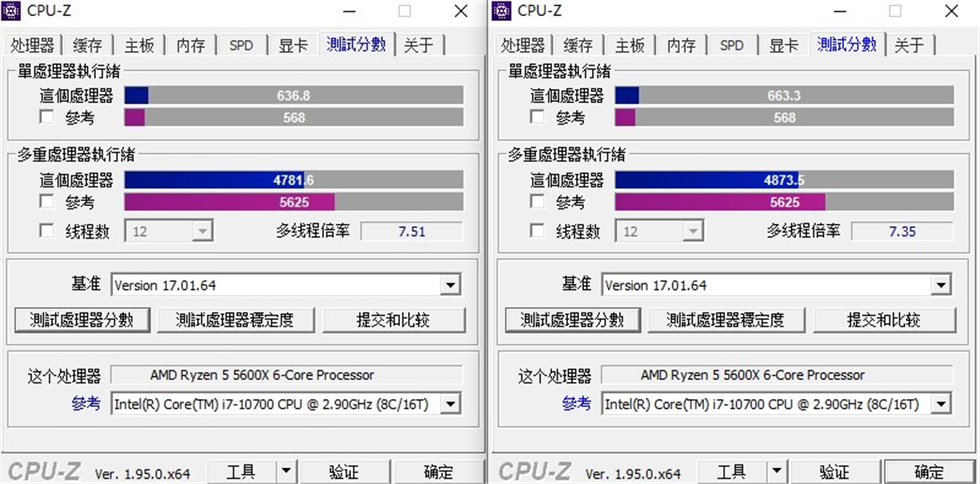

开启PBO之后5600X单核跑分由636.8提高至663.3,多核跑分由4781.6提高至4873.5。

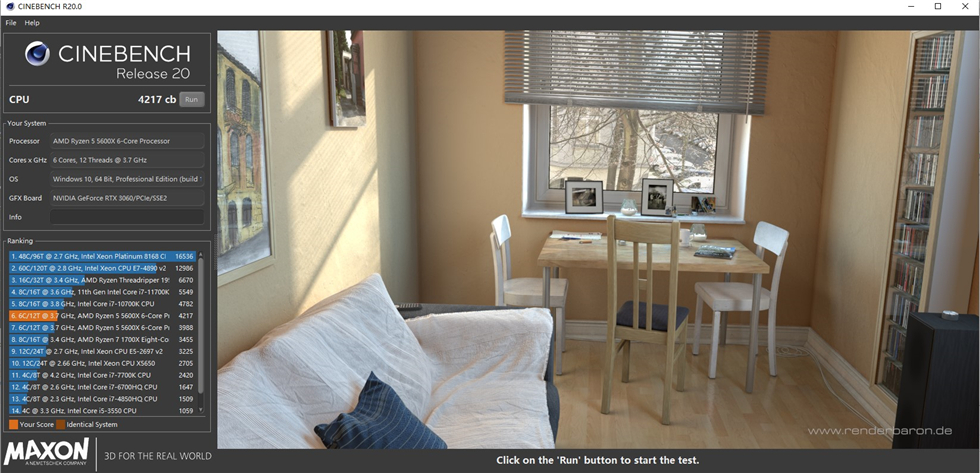

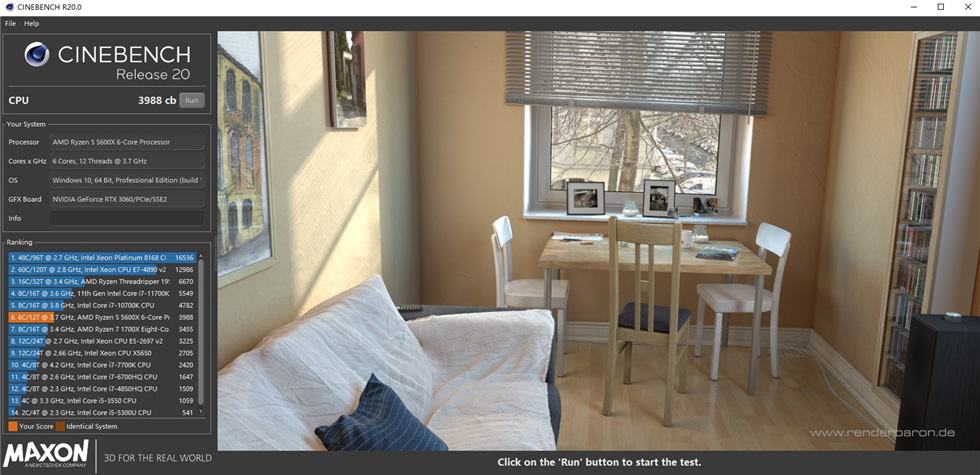

开启PBO之后5600X的R20测试由3988提高至4217。

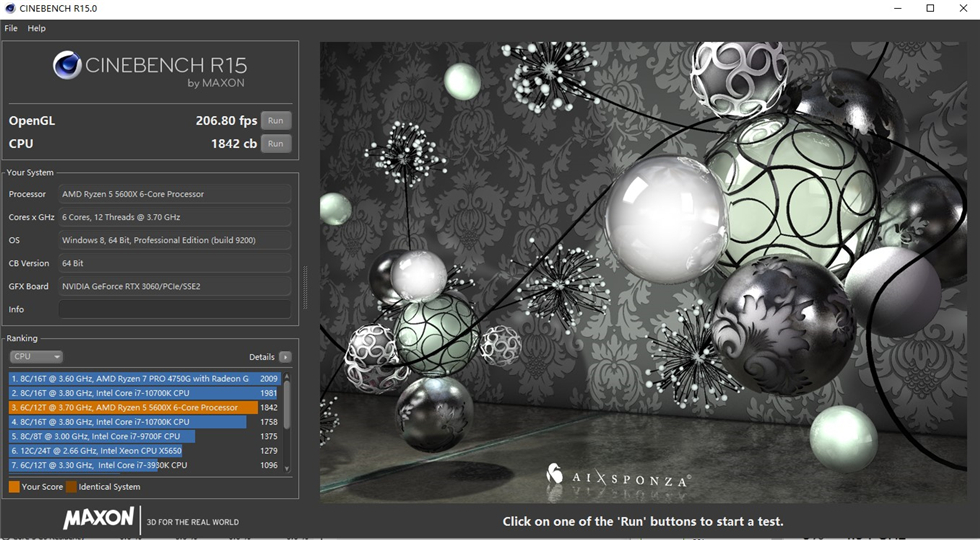

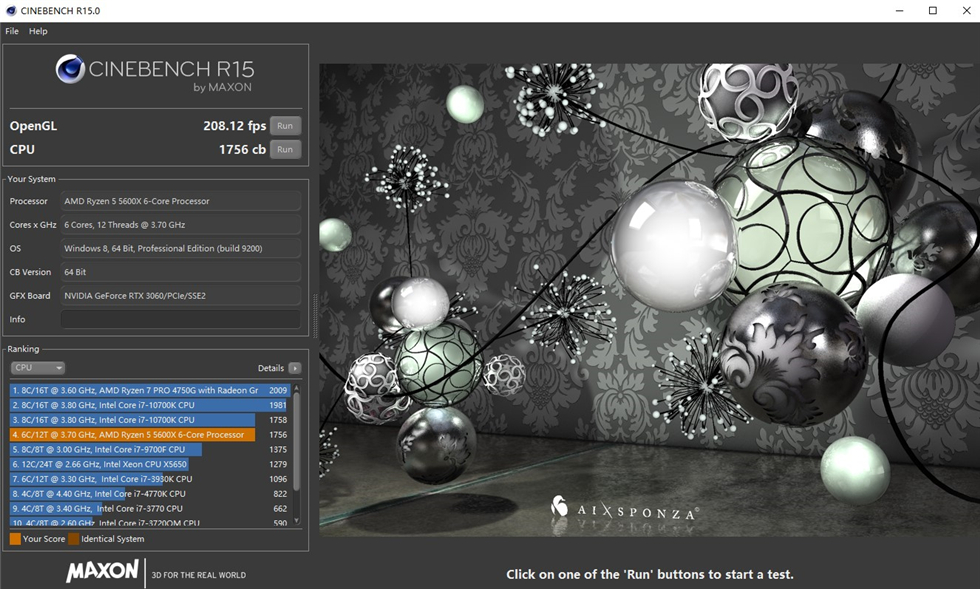

开启PBO之后5600X的R15测试,CPU由1756提高至1842。

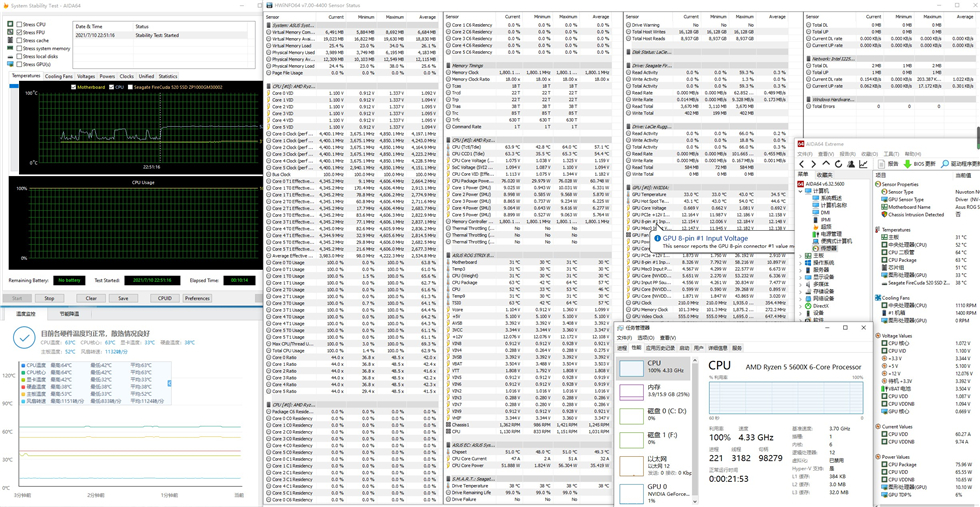

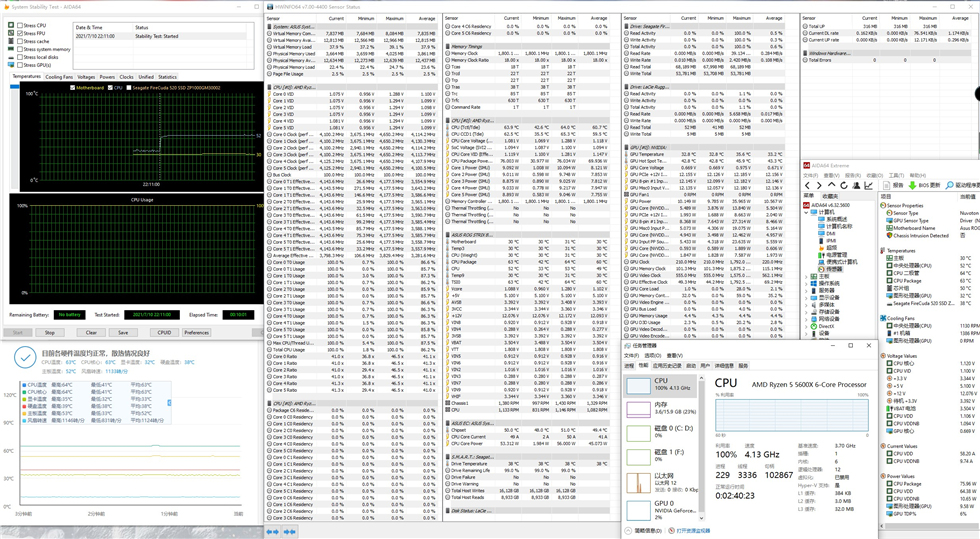

室温27℃,其他默认设置未超频,单烤FPU10分钟,全核4.13GHz,CPU温度达到63℃,核心达到63℃,夏天这温度算是很不错了。

室温27℃,PBO开启,单烤FPU10分钟,全核4.33GHz,CPU温度依旧是63℃,核心达到63℃,温度没变,AK120 Mini在额外加装一个TL-D12B 之后对5600X来说是碾压式散热,后面朋友打算搞得到合适显卡进行CPU升级的时候应该也很难有问题,这个实力压5800X都不应该是难事。


以上就是本次5600X+3060+利民散热+海盗船380T装机分享的全部内容,收工,感谢大家~
